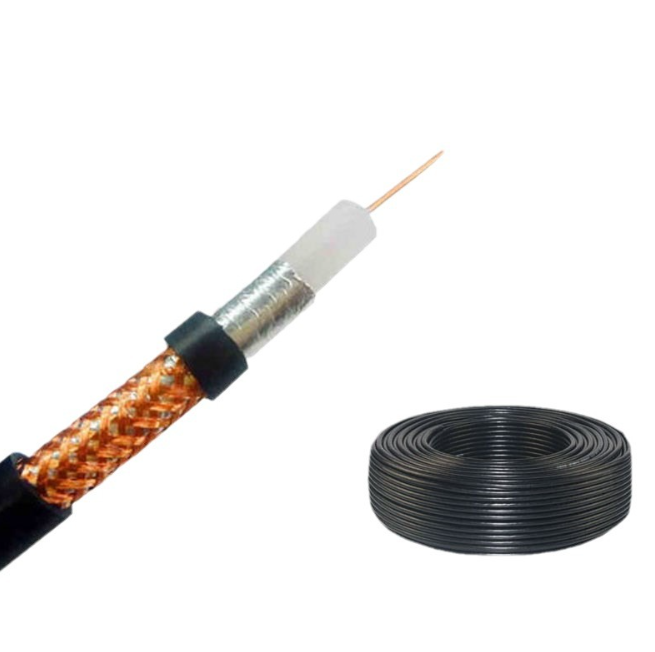

產品名稱：SYV-50-7-2 實芯聚乙烯絕緣射頻同軸電纜
瀏覽：
添加時間：2026-05-29 16:49:39
推薦度：

介紹：

SYV-50-7-2 是 SYV 系列中規格較粗（-7）的 50Ω 實芯聚乙烯絕緣射頻同軸電纜。相比 SYV-50-7-1，該型號通常采用雙層屏蔽或加厚護套結構，主要應用于對屏蔽性能和機械強度要求更高的中距離射頻信號傳輸場景，如基站饋線、測試儀器連接及工業高頻信號傳輸。

基本信息

項目	參數/說明
產品名稱	SYV-50-7-2 實芯聚乙烯絕緣射頻同軸電纜
產品型號	SYV-50-7-2
特性阻抗	50 ± 2 Ω
絕緣材料	實芯聚乙烯 (PE)
護套材料	聚氯乙烯 (PVC)
常見標準	GB/T 14864-2013（射頻電纜通用規范）

產品簡介

SYV-50-7-2 屬于 50Ω 射頻電纜家族中規格為“-7”（絕緣外徑約 7.25mm）的型號。其中“50”代表特性阻抗，“7”代表絕緣外徑規格，“2”為結構派生編號，通常表示雙層編織屏蔽或加厚型護套結構。該設計旨在提供比標準單屏蔽型號（如 SYV-50-7-1）更優的電磁屏蔽效果和抗干擾能力，適用于復雜電磁環境下的中距離高頻信號傳輸。

結構組成

內導體：7 根絞合裸銅線（結構 7/0.75mm），兼顧低電阻導電性與柔軟度。
絕緣層：實芯聚乙烯（PE），確保穩定的介電常數和阻抗特性。
外導體（屏蔽層）：雙層銅絲編織或高密度編織層（覆蓋率通常 ≥90%），有效抑制射頻干擾（RFI）和電磁干擾（EMI）。
護套層：聚氯乙烯（PVC）護套，提供機械保護和環境隔離。

主要特點

高屏蔽性能：雙層編織屏蔽結構顯著提升對電磁干擾的抑制能力，適合在工業環境或靠近強干擾源處使用。
低損耗傳輸：導體截面積較大，在射頻段（如 200MHz）的衰減常數優于細纜（約 0.11 dB/m），適合中距離饋電。
機械耐用：加厚的屏蔽層和護套使其抗擠壓和抗拉伸能力優于單屏蔽型號。
阻抗匹配：50Ω 阻抗專為射頻電路設計，減少信號反射，保證信號完整性。

典型參數（參考值）

參數項	數值/范圍
內導體結構	7/0.75 mm（7根絞合銅線）
絕緣外徑	7.25 ± 0.25 mm
電纜外徑	約 10.3 – 11.2 mm
編織屏蔽層	雙層或高密度單層（覆蓋率 ≥90%）
衰減常數 (200MHz)	≤ 0.11 dB/m
工作頻率	0 ~ 3000 MHz
使用溫度	-40℃ ~ +70℃（固定敷設）
