產品名稱：SYV-50-7-1 實芯聚乙烯絕緣射頻同軸電纜
瀏覽：
添加時間：2026-05-29 16:41:39
推薦度：

介紹：

SYV-50-7-1 是 SYV 系列中規格較粗（-7）的 50Ω 實芯聚乙烯絕緣射頻同軸電纜，通常作為電臺、通信設備的饋線使用，適用于 VHF、UHF 頻段的射頻信號傳輸。

基本信息

項目	參數/說明
產品名稱	SYV-50-7-1 實芯聚乙烯絕緣射頻同軸電纜
產品型號	SYV-50-7-1
特性阻抗	50 ± 2 Ω
絕緣材料	實芯聚乙烯 (PE)
護套材料	聚氯乙烯 (PVC)
常見標準	GB/T 14864-2013（射頻電纜通用規范）

產品簡介

SYV-50-7-1 是 50Ω 射頻電纜家族中規格為“-7”（絕緣外徑約 7.25mm）的代表性型號。“50”代表 50Ω 特性阻抗，“7”代表絕緣外徑規格，“1”通常指單層編織屏蔽結構。相比細纜（如 SYV-50-3、SYV-50-5），它具有更低的信號衰減，更適用于中距離射頻信號傳輸。

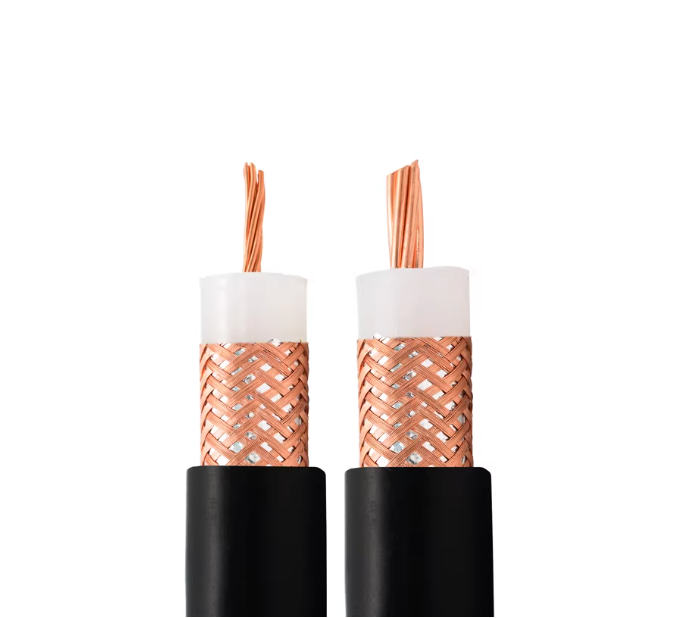

結構組成

內導體：7 根絞合裸銅線（結構 7/0.75mm），兼顧導電性與柔軟度。
絕緣層：實芯聚乙烯（PE），提供穩定的介電性能和阻抗特性。
外導體（屏蔽層）：?jiǎn)螌鱼~絲編織屏蔽層（覆蓋率通常 ≥80%），提供電磁屏蔽。
護套層：聚氯乙烯（PVC）護套，起機械保護與標識作用。

主要特點

低損耗傳輸：導體截面積較大，在射頻段（如 200MHz）的衰減常數優于細纜，適合較長距離饋電。
阻抗匹配：50Ω 阻抗專為射頻電路設計，減少信號反射，保證信號完整性。
屏蔽抗干擾：銅絲編織層提供基本的電磁屏蔽，適合一般電磁環境。
機械強度：外徑較粗，抗拉和抗壓能力優于細纜，適合固定敷設。

典型參數（參考值）

參數項	數值/范圍
內導體結構	7/0.75 mm（7根絞合銅線）
絕緣外徑	7.25 ± 0.25 mm
電纜外徑	約 10.3 mm
編織覆蓋率	≥ 80 %
衰減常數 (200MHz)	≤ 0.11 dB/m
工作頻率	0 ~ 3000 MHz
使用溫度	-40℃ ~ +70℃
