產品名稱：SYV-50-5-2 實芯聚乙烯絕緣射頻同軸電纜
瀏覽：
添加時間：2026-05-29 16:21:51
推薦度：

介紹：

SYV-50-5-2 是 SYV 系列中特性阻抗為 50Ω 的實芯聚乙烯絕緣射頻同軸電纜。相比常見的 SYV-50-5-1，該型號通常采用雙層屏蔽或加厚護套結構，主要應用于對屏蔽性能和機械強度要求更高的射頻信號傳輸場景，如無線電通信、測試儀器連接及工業高頻信號傳輸。

基本信息

項目	參數/說明
產品名稱	SYV-50-5-2 實芯聚乙烯絕緣射頻同軸電纜
產品型號	SYV-50-5-2
特性阻抗	50 ± 2 Ω
絕緣材料	實芯聚乙烯 (PE)
護套材料	聚氯乙烯 (PVC)
常見標準	GB/T 14864-1993（射頻電纜通用規范）

產品簡介

SYV-50-5-2 屬于 50Ω 射頻電纜家族，其中“50”代表特性阻抗，“5”代表絕緣外徑規格（約 4.6–4.8 mm），“2”為結構派生編號，通常表示雙層編織屏蔽或加厚型護套結構。該設計旨在提供比標準單屏蔽型號（如 SYV-50-5-1）更優的電磁屏蔽效果和抗干擾能力，適用于復雜電磁環境下的高頻信號傳輸。

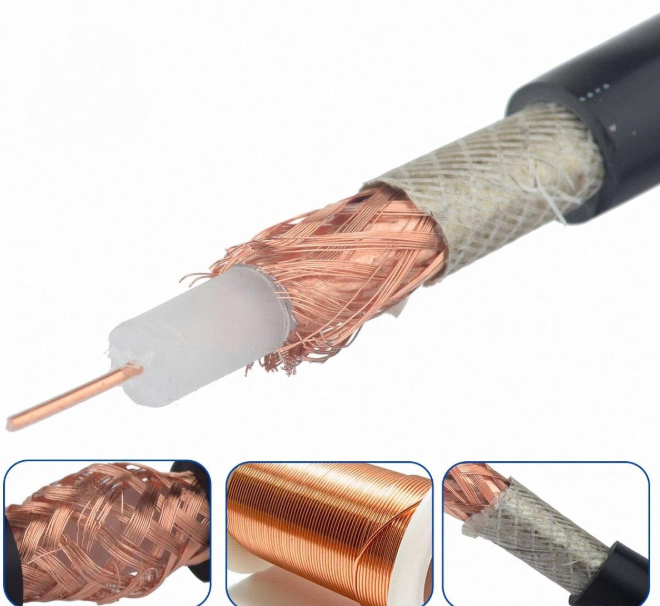

結構組成

內導體：單根裸銅線（通常直徑約 1.37 mm），提供低電阻導電通道。
絕緣層：實芯聚乙烯（PE），確保穩定的介電常數和阻抗特性。
外導體（屏蔽層）：雙層銅絲編織或高密度編織層（覆蓋率通常 ≥90%），有效抑制射頻干擾（RFI）和電磁干擾（EMI）。
護套層：聚氯乙烯（PVC）護套，提供機械保護和環境隔離。

主要特點

高屏蔽性能：雙層編織屏蔽結構顯著提升對電磁干擾的抑制能力，適合在工業環境或靠近強干擾源處使用。
阻抗穩定：50Ω 阻抗專為射頻電路設計，減少信號反射，保證信號完整性。
機械耐用：加厚的屏蔽層和護套使其抗擠壓和抗拉伸能力優于單屏蔽型號。
頻率適用范圍廣：適用于從低頻至數千兆赫茲（GHz）的射頻信號傳輸。

典型參數（參考值）

參數項	數值/范圍
內導體直徑	1.37 ± 0.02 mm
絕緣外徑	4.60 – 4.80 mm
電纜外徑	約 7.8 mm
編織屏蔽層	雙層或高密度單層（覆蓋率 ≥90%）
工作頻率	0 ~ 3000 MHz（視具體衰減要求）
使用溫度	-40℃ ~ +70℃（固定敷設）
