產品名稱：SYV-50-5-1 實芯聚乙烯絕緣射頻同軸電纜
瀏覽：
添加時間：2026-05-29 15:40:06
推薦度：

介紹：

SYV-50-5-1 是一種特性阻抗為 50Ω 的實芯聚乙烯絕緣射頻同軸電纜，屬于 SYV 系列中應用廣泛的型號。它主要用于射頻信號傳輸，適用于通信、監控及無線電設備連接。

基本信息

項目	參數/說明
產品名稱	SYV-50-5-1 實芯聚乙烯絕緣射頻同軸電纜
產品型號	SYV-50-5-1
特性阻抗	50 ± 2 Ω
絕緣材料	實芯聚乙烯 (PE)
護套材料	聚氯乙烯 (PVC)
常見標準	參考 GB/T 14864（射頻電纜相關標準）

產品簡介

SYV-50-5-1 是 SYV 系列中規格為“-5”（絕緣外徑約 4.8mm）的代表性型號。其中“50”代表 50Ω 特性阻抗，“5”代表絕緣外徑規格，“1”通常指單層編織結構。相比常見的 75Ω 視頻監控線（如 SYV-75-5），該型號更側重于射頻信號傳輸和設備饋線應用。

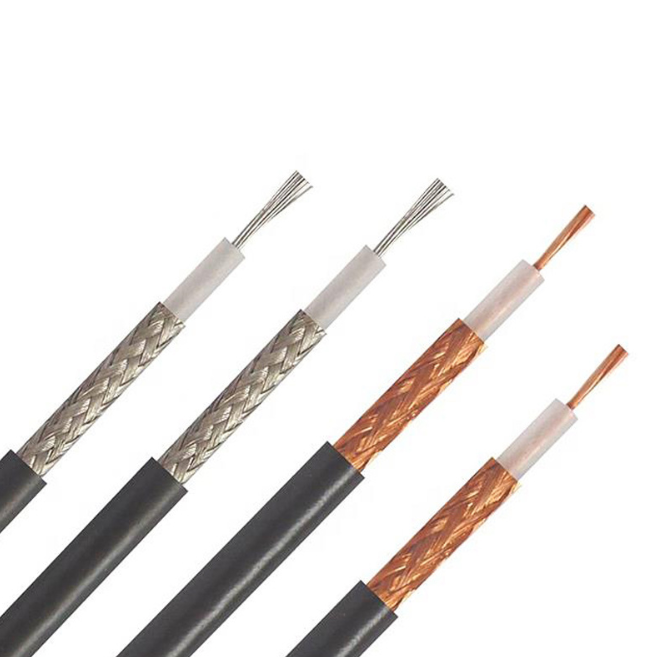

結構組成

內導體：?jiǎn)胃沣~線（通常直徑約 1.40mm），提供******的導電性。
絕緣層：實芯聚乙烯（PE），保證穩定的阻抗和絕緣性能。
外導體（屏蔽層）：?jiǎn)螌踊螂p層銅絲編織（覆蓋率通常 ≥80%），提供電磁屏蔽。
護套層：聚氯乙烯（PVC）護套，起保護與標識作用。

主要特點

阻抗匹配：50Ω 阻抗專為射頻電路設計，減少信號反射。
屏蔽抗干擾：銅絲編織屏蔽層有效抑制外界電磁干擾。
柔軟適中：相比粗纜更易布線，相比細纜（如 SYV-50-3）傳輸損耗更低。
成本均衡：在性能與價格之間取得******平衡，是工程常用選型。

典型參數（參考值）

參數項	數值/范圍
內導體直徑	1.40 ± 0.02 mm
絕緣外徑	4.80 ± 0.10 mm
電纜外徑	約 7.2 mm
工作電容	約 100 pF/m
傳播速率	約 66% - 80%
工作頻率	0 ~ 3000 MHz
使用溫度	-20℃ ~ +80℃
