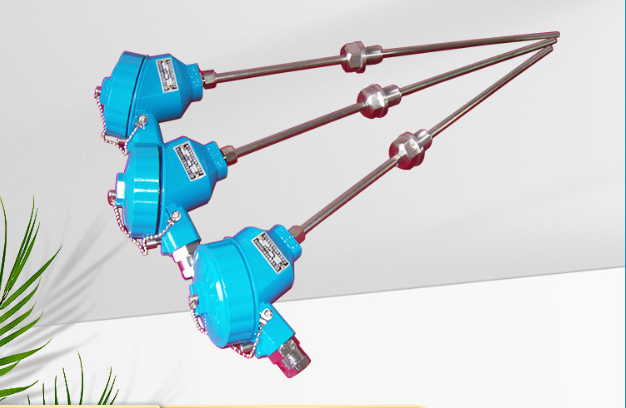

產品名稱：WRC2-630工業用雙支固定螺紋錐形保護管裝配式熱電偶
瀏覽：
添加時間：2026-02-28 15:03:36
推薦度：

介紹：

1. 產品定義

WRC2-630 是一款工業用雙支固定螺紋錐形保護管裝配式熱電偶。該產品采用T型（銅-銅鎳）分度號，核心結構特征是在同一根錐形螺紋保護管內封裝了兩套******獨立、電氣隔離的T型測溫元件（A支與B支）。它通過金屬錐面硬密封實現高壓安裝，專為需要冗余備份、雙路信號比對或高精度低溫測量的工業現場設計。

2. 型號

代碼	含義	技術釋義
W	溫度儀表	儀表大類標識
R	熱電偶	區別于熱電阻（Z）
C	分度號	T型（銅-銅鎳 / 銅-康銅）
2	偶絲對數	雙支（核心標識），內部有4根引線，輸出兩路獨立信號
6	固定裝置	固定螺紋錐形保護管（M27×2或NPT 3/4），耐高壓
3	接線盒形式	防水式（IP65，防噴水）
0	設計序號	通常指保護管外徑為 Φ16mm

?? 關鍵區別：WRC2-630 與 WRC-630（單支）的***一區別在于 “2”。雙支結構提供“一用一備”功能，但熱響應時間通常比單支慢10%~20%。

3. 核心特征（T型分度號特性）

特性	描述	應用意義
測溫范圍	-200℃ ~ +350℃（常用 -50℃ ~ +200℃）	低溫測量****，在-200℃至0℃區間精度*高
正極材料	純銅（Cu）	易氧化，嚴禁在高溫（>350℃）或強氧化氣氛中使用
負極材料	銅鎳合金（康銅）	與E型、J型負極材質相同，但嚴禁混用補償導線
熱電勢	中等（約40μV/℃）	線性度******，在-40℃至+125℃范圍內精度可達±0.5℃
耐氣氛性	耐還原、耐真空（低溫下）	適用于氫氣保護爐、真空冷凍干燥設備

4. 主要技術參數

參數類別	技術指標	備注與標準
分度號	T (Cu-CuNi)	IEC 584 / GB/T 16839
測溫范圍	-200℃ ~ +350℃	長期使用建議低于300℃，嚴禁超過350℃
精度等級	I級：±0.5℃ 或 ±0.4%	t
熱響應時間	T?.? ≤ 100 ~ 120 秒	因雙芯結構，略慢于單支（≤90s）
公稱壓力	≤30 MPa（靜態，常溫）	錐形螺紋金屬硬密封優勢
防護等級	IP65	防塵、防噴水
絕緣電阻	≥100 MΩ（常溫, 500VDC）	A支與B支之間、支與套管之間均需滿足
保護管材質	1Cr18Ni9Ti (304) / 316L	嚴禁使用銅保護管（需與銅電極絕緣）

5. 電氣接線與端子定義

打開防水接線盒后，內部有 4個接線端子（編號通常為1, 2, 3, 4）。極性須***正確，否則會導致溫度顯示負值或嚴重錯誤。

端子編號	功能定義	補償導線顏色 (T型)	接至儀表通道
1	A支正極 (A+)	棕色 (Brown) 或紅色	儀表 1 通道 (+)
2	A支負極 (A-)	藍色 (Blue) 或白色	儀表 1 通道 (-)
3	B支正極 (B+)	棕色 (Brown) 或紅色	儀表 2 通道 (+)
4	B支負極 (B-)	藍色 (Blue) 或白色	儀表 2 通道 (-)

接線規則：

極性識別：T型熱電偶正極為純銅（接棕色線），負極為銅鎳（接藍色線）。接反會導致溫度顯示為負值（室溫）。
導線專用：須***使用T型（TX）補償導線。嚴禁使用K型（KC）或E型（EX）導線，否則會產生巨大測量誤差。
密封要求：電纜入口須***使用防水格蘭頭，多余的進線口用金屬盲板封死。

6. 應用場景與選型邏輯

6.1 適用工況

低溫冗余控制：冷凍機、冷庫、液化天然氣（LNG）儲罐等-200℃至0℃的關鍵測溫點，A支接主控，B支接備用報警。
高精度過程控制：實驗室恒溫槽、塑料擠出機、紡織烘干設備（0℃~300℃），需要I級精度（±0.5℃）的場合。
特殊氣氛：真空爐、氫氣保護爐（溫度低于350℃時），T型耐還原氣氛的特性優于K型。
