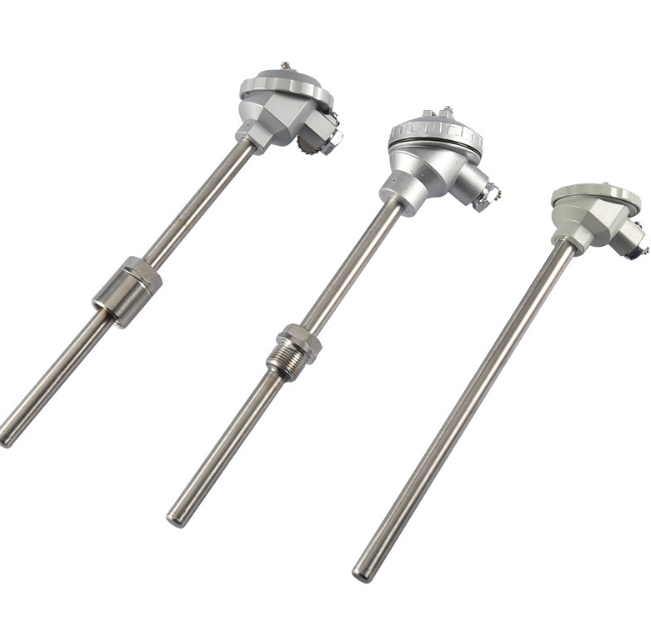

產品名稱：WRN2-630G隔爆型雙支固定螺紋錐形保護管熱電偶
瀏覽：
添加時間：2026-02-28 10:17:01
推薦度：

介紹：

1. 產品概述

WRN2-630G 是一款專為爆炸性危險環境設計的雙支冗余測溫傳感器。它在 WRN-630G（單支隔爆）的基礎上，集成了兩套******獨立、電氣隔離的 K 型熱電偶元件于同一根保護管內。該產品具備隔爆外殼（Exd）和錐形螺紋密封雙重安全結構，適用于石油、化工、燃?xì)獾?1 區、2 區危險場所中對溫度監控可靠性要求******的關鍵工藝點（如主蒸汽、反應釜核心溫度）。

2. 型號命名(WRN2-630G)

代號	含義	專業釋義
W	溫度儀表	儀表大類標識
R	熱電偶	區別于熱電阻（Z）
N	分度號	K型（鎳鉻-鎳硅），測溫范圍 -200℃ ~ 1300℃（常用 0~1000℃）
2	偶絲對數	雙支（Dual-Element），核心特征，內部有 4 根引線
6	固定裝置	固定螺紋錐形保護管（核心機械結構，耐高壓）
3	接線盒形式	防水式（基礎防護，IP65）
0	設計序號	通常指保護管外徑為 Φ16mm
G	特殊后綴	隔爆型（Explosion-proof，符合 GB3836.1/2 標準）

?? 核心區別：WRN2-630G 與 WRN-630G 的***一區別在于 “2”（雙支 vs 單支）。雙支結構意味著一用一備或雙路輸出，但熱響應時間通常比單支慢 10%~20%（內部空間擁擠）。

3. 核心結構特點

3.1 雙支獨立結構 (Dual-Element)

物理隔離：兩根 K 型偶絲（A 支和 B 支）平行封裝在同一根金屬保護管中，但通過高純氧化鎂或陶瓷絕緣子******隔離。
功能模式：

冗余模式（Hot Standby）：A 支接主控系統（DCS/PLC），B 支接備用系統或報警器。當 A 支斷線或損壞時，系統自動無擾切換至 B 支，實現不停機維護。
雙路模式（Dual Output）：A、B 支分別接入不同的 I/O 卡件或儀表，用于數據比對、邏輯互鎖或計算平均溫度。

3.2 隔爆接線盒 (Exd Enclosure)

隔爆原理：接線盒采用高強度鋁合金或鑄鋼制造，盒蓋與盒體結合面為精加工隔爆面（法蘭間隙 ≤ 0.2mm）。當內部因故障產生電火花并引燃?xì)怏w時，爆炸火焰通過狹縫被冷卻，無法點燃外部環境。
防爆標志：通常為 Exd IIB T4/T5/T6 Gb（適用于丙烷、乙烯等 IIB 類氣體，***高表面溫度 ≤ 135℃）。

3.3 錐形螺紋密封 (Tapered Thread)

保護管前端加工成 M27×2（國標錐管） 或 NPT 3/4（美標錐管）。旋入設備時，螺紋牙形形成金屬對金屬的硬密封，無需墊片，耐靜壓可達 30 MPa。

4. 主要技術參數

參數類別	技術指標	執行標準/備注
分度號	K (NiCr-NiSi)	IEC 584 / GB/T 16839
測溫范圍	0 ~ 800℃ (1Cr18Ni9Ti/304) 0 ~ 1000℃ (0Cr25Ni20/310S/2520)	長期使用建議低于上限 100℃
精度等級	I級：±1.5℃ 或 ±0.4%	t
熱響應時間	T?.? ≤ 90 ~ 120 秒	比單支（≤90s）略慢，因雙芯結構
公稱壓力	≤30 MPa (靜態，常溫)	錐形螺紋優勢，高溫下許用壓力降低
防爆等級	Exd IIB T4 ~ T6 Gb	GB3836.1-2021, GB3836.2-2021
防護等級	IP65	防塵、防噴水
絕緣電阻	≥100 MΩ (常溫, 500VDC)	A支與B支之間、支與套管之間均需滿足
保護管材質	1Cr18Ni9Ti (304) / 0Cr25Ni20 (310S)	滁州地區常用 2520（耐磨耐高溫）
電氣接口	M20×1.5, NPT1/2	需配隔爆認證格蘭頭

5. 電氣接線圖與端子定義 (Critical Wiring)

打開隔爆接線盒后，內部有 4 個陶瓷端子（編號通常為 1, 2, 3, 4）。嚴禁混接，否則會導致溫度顯示負值或亂跳。

端子編號	功能定義	補償導線顏色 (K型)	接至儀表通道
1	A支正極 (A+)	紅色 (Red)	儀表 1 通道 (+)
2	A支負極 (A-)	藍色/白色 (Blue/White)	儀表 1 通道 (-)
3	B支正極 (B+)	紅色 (Red)	儀表 2 通道 (+)
4	B支負極 (B-)	藍色/白色 (Blue/White)	儀表 2 通道 (-)

接線規則：

嚴禁帶電開蓋：須***在切斷現場電源并確認安全后，方可打開接線盒。
極性須***正確：正極（紅）接端子 1/3，負極（藍）接端子 2/4。接反會導致溫度顯示偏低（室溫）或嚴重錯誤（高溫）。
引入裝置：須***使用隔爆格蘭頭（Exd Certified）密封電纜，多余的進線口須***用金屬盲板（Exd堵頭）封死。

6. 安裝與防爆合規指南

6.1 機械安裝（錐形螺紋）

密封處理：在保護管錐形螺紋上均勻纏繞 2~3 層聚四氟乙烯生料帶（PTFE Tape）。嚴禁使用厚墊片（如石棉墊、金屬纏繞墊），否則會破壞錐面密封，導致高壓泄漏。
旋入鎖緊：用手旋入至無法轉動后，使用扳手卡住接線盒下方的六角扳手平面（切勿扳動外殼），再旋轉 1~1.5 圈 至緊固。手感為“吃上勁”即可，嚴禁過度用力，否則螺紋會“咬死”或保護管根部扭斷。
插入深度：插入深度 l 應保證感溫端位于管道中心流場，通常要求 l ≥ 8d ~ 10d（d 為保護管外徑）。

6.2 隔爆面維護 (Explosion-proof Surface)

清潔：隔爆結合面（盒蓋與盒體接觸的金屬平面）嚴禁磕碰、劃傷、涂漆。每次開蓋后，需用非金屬刮刀（如竹片）清理舊油脂，再用無紡布蘸酒精擦拭干凈。
防銹：重新裝配前，須***在隔爆面上均勻涂抹一層204-1 防銹油或工業凡士林（禁用普通黃油），防止銹蝕破壞間隙精度。
緊固：盒蓋螺栓須***對角、均勻擰緊，達到廠家規定的力矩值（通常 M6 螺栓為 8~10 N·m）。彈簧墊圈須***壓平。
