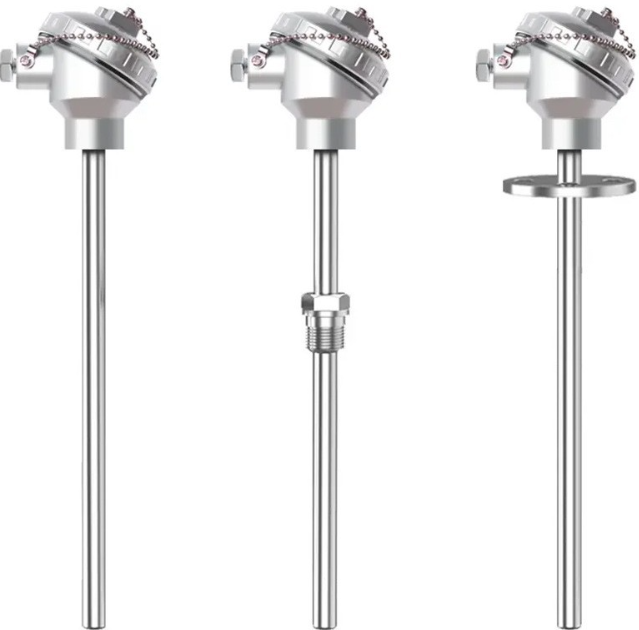

產品名稱：WRN2-630雙支固定螺紋錐形保護管熱電偶
瀏覽：
添加時間：2026-02-28 10:00:50
推薦度：

介紹：

WRN2-630 是工業溫度測量領域的一款經典高壓耐磨型雙支熱電偶。它是在 WRN-630 單支結構基礎上，集成了“一用一備”或“雙路輸出”功能的高可靠性傳感器。該型號廣泛應用于電力、石化、冶金等高壓、高流速、強磨損的惡劣工況。

1. 型號命名解析 (WRN2-630)

代號	含義	專業解讀
W	溫度儀表 (Wen Du)	代表溫度測量?jī)x表大類
R	熱電偶 (Re Ou)	區別于熱電阻 (Z)
N	分度號	K型 (鎳鉻-鎳硅, NiCr-NiSi)，測溫范圍廣，線性度好
2	雙支 (Dual)	核心特征：內部封裝有兩組******獨立、電氣隔離的感溫元件
6	固定裝置形式	固定螺紋錐形保護管 (區別于直管螺紋，密封壓力更高)
3	接線盒形式	防水式 (IP65 或 IP67)，防噴水、防塵
0	設計序號/直徑	通常指保護管外徑為 Φ16mm (部分廠家指代系列號)

2. 核心結構特點

2.1 雙支獨立結構 (Dual-Element)

物理隔離：兩根 K 型偶絲（共 4 根引線）平行封裝在同一根金屬保護管內，但通過高純氧化鎂或陶瓷絕緣子******隔離。
功能冗余：

一用一備 (Hot Standby)：A 支接主控系統，B 支接備用系統或報警器。當 A 支損壞時，無需停機即可切換到 B 支。
雙路輸出 (Dual Output)：同時接入 DCS 的兩個不同 I/O 卡件，用于數據比對或冗余控制。

2.2 錐形螺紋密封 (Tapered Thread)

密封原理：保護管前端加工成 NPT (美標) 或 Rc (日標) 錐管螺紋。旋入安裝座時，螺紋牙形越擰越緊，形成金屬對金屬的硬密封，無需額外墊片。
耐壓優勢：相比直螺紋 (如 M27×2)，錐形螺紋能承受更高的靜壓和沖擊壓力。

2.3 防水接線盒 (IP65 Enclosure)

材質：鑄鋁合金或不銹鋼，表面噴塑處理。
密封：盒蓋與盒體間采用耐高溫硅膠密封圈，出線孔采用橡膠格蘭頭或金屬壓緊螺母密封。
端子：內部通常為 4 個陶瓷接線端子（A+, A-, B+, B-），標識清晰。

3. 主要技術參數 (Technical Specifications)

參數項	標準規格 (K型)	備注
分度號	K (NiCr-NiSi)	默認配置，如需 E、N 型需定制
測溫范圍	0 ~ 800℃ (常規 304/1Cr18Ni9Ti) 0 ~ 1000℃ (2520/310S/0Cr25Ni20) 0 ~ 1300℃ (特殊定制)	長期使用建議低于上限 100℃
精度等級	I級：±1.5℃ 或 ±0.4%	t
熱響應時間	T?.? ≤ 90 ~ 120 秒	雙支結構比單支略慢 (內部空間擁擠)
公稱壓力	≤30 MPa (常溫靜態)	錐形螺紋優勢，高溫下許用壓力降低
流速耐受	≤80 m/s	適用于鍋爐煙氣、高速蒸汽管道
絕緣電阻	≥100 MΩ (常溫, 500VDC)	雙支之間、支與套管之間均需滿足
保護管材質	1Cr18Ni9Ti (304) / 0Cr25Ni20 (310S/2520) / 耐磨合金	滁州地區常用 2520 材質
電氣接口	M20×1.5 或 NPT1/2	補償導線接口規格
防護等級	IP65	防噴水、防塵

4. 電氣接線圖 (Wiring Diagram)

打開防水接線盒后，你會看到 4 個端子。嚴禁混接，否則會導致溫度顯示錯誤或短路。

端子編號	功能定義	補償導線顏色 (K型)	接至 DCS/PLC
1	A支正極 (A+)	紅色 (Red)	AI 通道 (+)
2	A支負極 (A-)	藍色/白色 (Blue/White)	AI 通道 (-)
3	B支正極 (B+)	紅色 (Red)	備用 AI 通道 (+)
4	B支負極 (B-)	藍色/白色 (Blue/White)	備用 AI 通道 (-)

?? 極性警告：熱電偶輸出為微弱的直流毫伏信號 (mV)。若將正負極接反，在室溫下顯示可能接近室溫，但在高溫區（如 500℃ 以上）會顯示負值或劇烈跳變。

5. 安裝與維護指南 (Installation & Maintenance)

5.1 安裝步驟 (關鍵)

螺紋密封：在熱電偶的錐形螺紋上均勻纏繞 聚四氟乙烯生料帶 (PTFE Tape)。嚴禁使用厚墊片（如石棉墊、金屬纏繞墊），否則會破壞錐面密封，導致泄漏。
旋入鎖緊：用手旋入至無法轉動后，使用扳手卡住接線盒下方的六角扳手平面（切勿扳動接線盒外殼），再旋轉 1~1.5 圈 至緊固。手感為“吃上勁”即可，嚴禁過度用力（扭矩通常不超過 50 N·m），否則螺紋會“咬死”或保護管根部扭斷。
插入深度：須***保證感溫端（保護管******）插入到管道或設備介質流道的中心區域。插入深度 l 應 ≥ 保護管外徑的 8~10 倍（即 l ≥ 8d ~ 10d）。

5.2 規格選型表 (以 L×l 標注)

訂貨時須***明確 總長 L 和 插入深度 l（單位：mm）。

常用規格 (d L×l)	保護管直徑 (d)	總長 (L)	插入深度 (l)	適用場景 (參考)
Φ16 300×150	16mm	300mm	150mm	DN50 ~ DN80 小管道
Φ16 450×300	16mm	450mm	300mm	DN100 ~ DN150 管道
Φ16 650×500	16mm	650mm	500mm	DN200 以上大管道或爐膛
Φ16 900×750	16mm	900mm	750mm	大型鍋爐、反應釜
