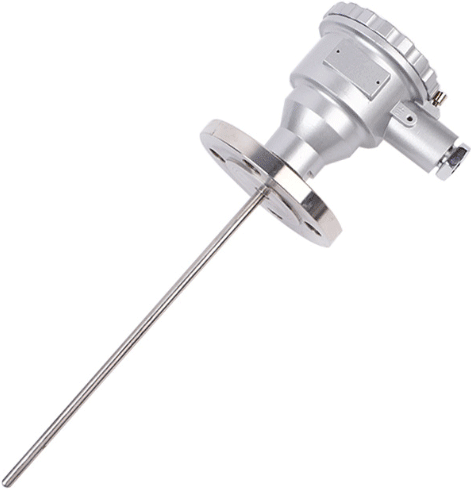

產品名稱：WRF-431F型鐵-銅鎳固定法蘭式裝配熱電偶
瀏覽：
添加時間：2026-02-06 16:57:46
推薦度：

介紹：

一、產品概述

WRF-431是裝配式熱電偶系列中的標準型號，采用固定法蘭安裝方式，分度號為F型（鐵-銅鎳）。產品通常與顯示儀表、記錄儀表或電子調節器配套使用，用于直接測量工業生產過程中的溫度。F型熱電偶以其成本較低和特定溫度范圍的適用性著稱，但應用范圍相對較窄，在工業測溫中屬于較少使用的分度號類型。

二、核心特征：與其他分度號的關鍵區別

對比維度	WRN-431（K型）	WRE-431（E型）	WRF-431（F型）
分度號	K（鎳鉻-鎳硅）	E（鎳鉻-銅鎳）	F（鐵-銅鎳）
測量范圍	-200～1300℃	-200～800℃	-200～750℃
熱電動勢	約41μV/℃	約68μV/℃	約52μV/℃
靈敏度	中等	高	中等偏高
抗氧化性	較好	******	差（鐵易氧化）
成本	中等	略高	較低
應用廣泛性	***廣泛	較廣泛	較少使用

F型熱電偶的核心特點：

熱電動勢適中：約52μV/℃，介于K型和E型之間
成本較低：材料成本相對較低
抗氧化性差：鐵電極在氧化性氣氛中易氧化，使用壽命較短
應用受限：因鐵易氧化，實際工業應用較少，多被K型或E型替代

三、主要技術參數

參數類別	技術指標
型號標識	WRF-431
分度號	F（鐵-銅鎳）
測量范圍	-200～750℃（標準型） 0～750℃（常用工作范圍）
允許偏差	±2.5℃或±0.75%t（t為實測溫度）
熱響應時間	≤90秒（T0.5，標準型）
保護管直徑	16mm或20mm（可選）
保護管材質	1Cr18Ni9Ti、304不銹鋼等
絕緣電阻	≥100MΩ（常溫）
接線盒形式	防水式（防護等級IP65）
安裝方式	固定法蘭式
公稱壓力	2.5MPa（常溫下）
熱電動勢	約52μV/℃

注：

F型熱電偶的熱電動勢約52μV/℃，介于K型（41μV/℃）和E型（68μV/℃）之間
鐵電極在氧化性氣氛中易氧化，長期使用穩定性較差
實際工業應用中，F(xiàn)型熱電偶使用較少，多被K型或E型替代

四、型號命名規則解析

WRF-431型號含義：

WR：熱電偶（W表示溫度，R表示熱）
F：分度號F型（鐵-銅鎳）——核心標識，區別于K型、E型等
4：固定法蘭式安裝
3：防水式接線盒（防護等級IP65）
1：設計序號（通常指保護管直徑規格）

重要提示：

型號中的"F"是區分分度號的關鍵字符，WRN-431為K型，WRE-431為E型，WRF-431為F型
F型熱電偶在工業測溫中應用較少，選型時需特別注意
如需快速響應型，型號后綴會加"G"（如WRF-431G）

五、結構特點

1. 核心組件

感溫元件：采用鐵-銅鎳熱電偶絲焊接而成，正極為鐵（Fe），負極為銅鎳合金（CuNi）
保護管：不銹鋼材質（1Cr18Ni9Ti或304不銹鋼），提供機械保護和耐腐蝕性能
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保電氣絕緣
接線盒：防水式設計，防護等級IP65，內部有2個接線端子（正負極）

2. 材料特性

鐵電極：成本低，但在氧化性氣氛中易氧化，長期穩定性差
銅鎳電極：穩定性較好，但需與鐵配對使用
保護管材質：根據使用溫度和環境選擇，常用不銹鋼材質

3. 安裝特征

固定法蘭：便于在管道或設備上固定安裝，法蘭尺寸可根據需求定制
密封結構：法蘭與設備連接處采用密封墊片，防止介質泄漏
插入深度：通常為保護管外徑的8-10倍，確保測量準確性

六、工作原理

WRF-431基于熱電效應原理工作：兩種不同成分的導體（鐵和銅鎳）一端焊接形成測量端（熱端），另一端作為參比端（冷端）。當兩端存在溫差時，回路中會產生熱電動勢，該電動勢的大小與溫差成正比。通過測量熱電動勢，即可確定被測介質的溫度。

F型熱電偶的特殊性：
