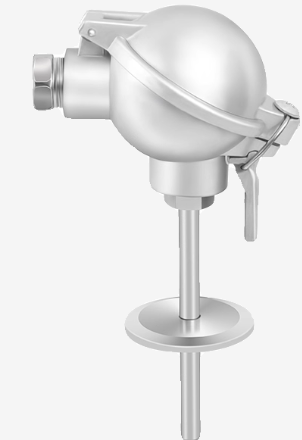

產品名稱：WRC2-431雙支C型鎢錸3-鎢錸25固定法蘭式裝配熱電偶
瀏覽：
添加時間：2026-02-06 16:26:52
推薦度：

介紹：

一、產品概述

WRC2-431是裝配式熱電偶系列中的雙支超高溫型號，采用固定法蘭安裝方式，分度號為C型（鎢錸3-鎢錸25）。產品通常與專用顯示儀表或變送器配套使用，用于直接測量工業生產過程中0～2300℃（短期可達2400℃）范圍內的氣體介質及固體表面溫度。該型號同時具備C型熱電偶的超高溫測量能力和雙支冗余設計優勢，特別適用于真空、惰性或還原性氣氛中對測量可靠性要求******的超高溫場合。

二、核心特征：與WRC-431的關鍵區別

對比維度	WRC-431（單支）	WRC2-431（雙支）
感溫元件數量	單支	雙支獨立元件
信號輸出	單路溫度信號	兩路獨立溫度信號
接線端子數	2個（正負極）	4個（兩對正負極）
應用場景	常規超高溫測溫	冗余備份、雙通道對比、主備切換
可靠性	單點失效風險	單支故障不影響另一支工作
價格	相對較低	約高30%-50%（因雙支結構）

雙支結構的核心優勢：

冗余設計：一支熱電偶故障時，另一支仍可正常工作，避免因測溫失效導致設備停運
數據校驗：可同時監測同一測點的兩個溫度值，用于數據對比和異常判斷
主備切換：可與控制系統配合實現自動切換功能
適用性：特別適合對測量可靠性要求******的超高溫關鍵測點

三、主要技術參數

參數類別	技術指標
型號標識	WRC2-431（"2"表示雙支）
分度號	C（鎢錸3-鎢錸25）
測量范圍	0～2300℃（標準型）短期可達2400℃
允許偏差	±1%t（t為實測溫度）或±1.5℃（取較大值）
熱響應時間	≤90秒（T0.5，標準型）
保護管材質	氧化鋁陶瓷、剛玉管、鉬管等（根據氣氛選擇）
絕緣材料	氧化鋁、氧化鎂等高溫絕緣材料
絕緣電阻	≥100MΩ（常溫）雙支間絕緣電阻≥100MΩ
接線盒形式	防水式（防護等級IP65）
安裝方式	固定法蘭式
公稱壓力	根據保護管材質確定
雙支特性	兩路獨立輸出，互不干擾
熱電動勢	約15μV/℃（所有熱電偶中***低）

注：

C型熱電偶的熱電動勢是所有熱電偶類型中***低的，需要高精度測量儀表
實際測量范圍和保護管材質需根據使用氣氛和溫度確定
在氧化性氣氛中會迅速氧化損壞，須***使用保護氣氛或非金屬保護管
雙支結構需確保兩支元件在保護管內******絕緣隔離

四、型號命名規則解析

WRC2-431型號含義：

WR：熱電偶（W表示溫度，R表示熱）
C：分度號C型（鎢錸3-鎢錸25）
2：雙支結構（關鍵標識，區別于單支）
4：固定法蘭式安裝
3：防水式接線盒（防護等級IP65）
1：設計序號（通常指保護管直徑規格）

重要提示：

型號中的"2"是區分單雙支的關鍵字符，WRC-431為單支，WRC2-431為雙支
C型熱電偶是超高溫?zé)犭娕迹cK型、E型等中低溫?zé)犭娕加斜举|(zhì)區別
如需快速響應型，型號后綴會加"G"（如WRC2-431G）
部分廠家可能采用不同命名規則，但核心功能特征一致

五、結構特點

1. 雙支核心組件

感溫元件：采用兩套獨立的鎢錸3-鎢錸25熱電偶絲，分別焊接成測量端，在保護管內相互絕緣隔離
保護管：根據使用氣氛選擇材質，如氧化鋁陶瓷（惰性氣氛）、剛玉管（真空或惰性）、鉬管（還原性氣氛）等
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保雙支元件間及對地絕緣
接線盒：防水式設計，防護等級IP65，內部有4個接線端子（兩對正負極）

2. 材料特性

鎢錸合金：熔點高（約3300℃），高溫強度好，但脆性大，抗氧化性差
保護管材質：須***根據使用氣氛選擇，氧化性氣氛需用非金屬保護管（陶瓷、剛玉），還原性氣氛可用鉬管
絕緣材料：需耐高溫，常用氧化鋁、氧化鎂等

3. 安裝特征

固定法蘭：便于在高溫設備上固定安裝，法蘭材質需耐高溫
雙支引出線：兩路信號線在接線盒內獨立引出，可分別接入不同儀表或同一儀表的兩個通道
密封結構：法蘭與設備連接處采用高溫密封材料，防止氣氛泄漏
標識區分：通常用不同顏色或編號標識兩支熱電偶的正負極，便于接線識別

六、工作原理

WRC2-431基于熱電效應原理工作，兩支熱電偶獨立工作：

每支熱電偶由兩種不同成分的導體（鎢錸3和鎢錸25）組成，一端焊接形成測量端（熱端），另一端作為參比端（冷端）
當兩端存在溫差時，每支回路中會產生獨立的熱電動勢，該電動勢的大小與溫差成正比
通過測量兩路熱電動勢，即可分別確定被測介質的溫度值
雙支結構的關鍵在于兩支元件在保護管內******絕緣隔離，互不影響

C型熱電偶的特殊性：

熱電動勢低：約15μV/℃，是所有熱電偶中***低的，需要高精度測量儀表
溫度上限高：可達2300℃，是所有熱電偶中***高的
氣氛要求嚴格：須***在真空、惰性或還原性氣氛中使用，氧化性氣氛會迅速氧化損壞
冷端補償：需要冷端溫度補償，且補償精度要求高

七、應用領域

WRC2-431的雙支超高溫特性使其特別適用于以下工業場景：

1. 超高溫關鍵工藝場合

真空熱處理爐、高溫?zé)Y(jié)爐的關鍵測溫點
單晶爐、多晶硅還原爐的核心溫度監測
高溫窯爐、熔煉爐的關鍵測點

2. 高可靠性冗余備份

一支作為主測量，另一支作為備用或校驗
單支故障時可自動切換，避免因測溫失效導致設備停運
特別適合對溫度測量可靠性要求******的場合

3. 雙通道數據校驗

需要高精度驗證的超高溫場合
兩支同時測量同一測點，通過數據對比判斷準確性
發現異常時可及時報警

4. 典型行業應用

冶金行業：高溫熔煉爐、真空感應爐的關鍵測點
半導體行業：單晶硅、多晶硅生產設備的核心溫度監測
陶瓷行業：高溫?zé)Y(jié)爐、隧道窯的關鍵測溫點
科研領域：超高溫實驗設備的關鍵測點
