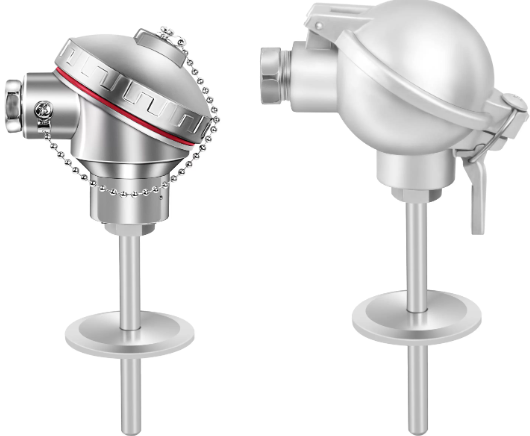

產品名稱：WRC-431C型鎢錸3-鎢錸25固定法蘭式裝配熱電偶
瀏覽：
添加時間：2026-02-06 16:23:08
推薦度：

介紹：

一、產品概述

WRC-431是裝配式熱電偶系列中的高溫型號，采用固定法蘭安裝方式，分度號為C型（鎢錸3-鎢錸25）。產品通常與專用顯示儀表或變送器配套使用，用于直接測量工業生產過程中0～2300℃（短期可達2400℃）范圍內的氣體介質及固體表面溫度。C型熱電偶以其超高溫測量能力和******的高溫穩定性著稱，特別適用于真空、惰性氣氛或還原性氣氛中的超高溫測量場合。

二、核心特征：與其他分度號的關鍵區別

對比維度	WRN-431（K型）	WRE-431（E型）	WRC-431（C型）
分度號	K（鎳鉻-鎳硅）	E（鎳鉻-銅鎳）	C（鎢錸3-鎢錸25）
測量范圍	0～1300℃	-200～800℃	0～2300℃（短期2400℃）
熱電動勢	約41μV/℃	約68μV/℃	約15μV/℃（較低）
靈敏度	中等	高	低
適用氣氛	氧化性、惰性	氧化性、惰性	真空、惰性、還原性
抗氧化性	較好	******	差（需保護氣氛）
成本	相對較低	略高	高

C型熱電偶的核心優勢：

超高溫測量：是所有熱電偶中溫度上限***高的類型，可達2300℃
高溫穩定性好：在高溫下熱電勢穩定，使用壽命較長
適用還原氣氛：可在還原性氣氛中使用（但需避免氧化性氣氛）
機械強度高：鎢錸合金材料熔點高，高溫強度好

局限性：

熱電動勢低：約15μV/℃，是所有熱電偶中***低的，需要高精度儀表
不抗氧化：在氧化性氣氛中會迅速氧化損壞，須***使用保護氣氛
價格昂貴：鎢錸材料成本高，價格是普通熱電偶的數倍
脆性較大：鎢錸合金較脆，抗機械沖擊能力差

三、主要技術參數

參數類別	技術指標
型號標識	WRC-431
分度號	C（鎢錸3-鎢錸25）
測量范圍	0～2300℃（標準型）短期可達2400℃
允許偏差	±1%t（t為實測溫度）或±1.5℃（取較大值）
熱響應時間	≤90秒（T0.5，標準型）
保護管材質	氧化鋁陶瓷、剛玉管、鉬管等（根據氣氛選擇）
絕緣材料	氧化鋁、氧化鎂等高溫絕緣材料
絕緣電阻	≥100MΩ（常溫）
接線盒形式	防水式（防護等級IP65）
安裝方式	固定法蘭式
公稱壓力	根據保護管材質確定
熱電動勢	約15μV/℃（所有熱電偶中***低）

注：

C型熱電偶的熱電動勢是所有熱電偶類型中***低的，需要高精度測量儀表
實際測量范圍和保護管材質需根據使用氣氛和溫度確定
在氧化性氣氛中會迅速氧化損壞，須***使用保護氣氛或非金屬保護管

四、型號命名規則解析

WRC-431型號含義：

WR：熱電偶（W表示溫度，R表示熱）
C：分度號C型（鎢錸3-鎢錸25）——核心標識，區別于K型、E型等
4：固定法蘭式安裝（區別于3為活動法蘭）
3：防水式接線盒（防護等級IP65）
1：設計序號（通常指保護管直徑規格）

重要提示：

型號中的"C"是區分分度號的關鍵字符，WRN-431為K型，WRE-431為E型，WRC-431為C型
C型熱電偶是超高溫?zé)犭娕?，與K型、E型等中低溫?zé)犭娕加斜举|(zhì)區別
如需快速響應型，型號后綴會加"G"（如WRC-431G）

五、結構特點

1. 核心組件

感溫元件：采用鎢錸3-鎢錸25熱電偶絲焊接而成，正極為鎢錸3（含鎢97%、錸3%），負極為鎢錸25（含鎢75%、錸25%）
保護管：根據使用氣氛選擇材質，如氧化鋁陶瓷（惰性氣氛）、剛玉管（真空或惰性）、鉬管（還原性氣氛）等
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保電氣絕緣
接線盒：防水式設計，防護等級IP65，內部有2個接線端子（正負極）

2. 材料特性

鎢錸合金：熔點高（約3300℃），高溫強度好，但脆性大，抗氧化性差
保護管材質：須***根據使用氣氛選擇，氧化性氣氛需用非金屬保護管（陶瓷、剛玉），還原性氣氛可用鉬管
絕緣材料：需耐高溫，常用氧化鋁、氧化鎂等

3. 安裝特征

固定法蘭：便于在高溫設備上固定安裝，法蘭材質需耐高溫
密封結構：法蘭與設備連接處采用高溫密封材料，防止氣氛泄漏
插入深度：根據設備結構確定，需確保感溫元件處于測溫區域

六、工作原理

WRC-431基于熱電效應原理工作：兩種不同成分的導體（鎢錸3和鎢錸25）一端焊接形成測量端（熱端），另一端作為參比端（冷端）。當兩端存在溫差時，回路中會產生熱電動勢，該電動勢的大小與溫差成正比。通過測量熱電動勢，即可確定被測介質的溫度。

C型熱電偶的特殊性：
