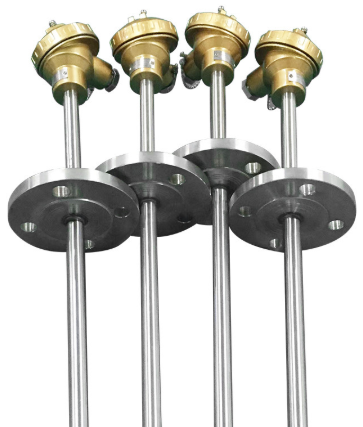

產品名稱：WRE2-431G雙支E型固定法蘭式快速響應熱電偶
瀏覽：
添加時間：2026-02-06 16:18:03
推薦度：

介紹：

WRE2-431G是雙支E型（鎳鉻-銅鎳）固定法蘭式快速響應熱電偶，屬于工業溫度測量傳感器。該型號在WRE-431G（單支快速響應型）基礎上增加了"2"后綴，表示雙支獨立感溫元件設計，同時具備快速響應特性（熱響應時間≤24秒）和E型高靈敏度（約68μV/℃）兩大核心優勢。以下是該產品的詳細介紹：

一、產品概述

WRE2-431G是裝配式熱電偶系列中的雙支快速響應型號，采用固定法蘭安裝方式，分度號為E型（鎳鉻-銅鎳）。產品通常與顯示儀表、記錄儀表或電子調節器配套使用，用于直接測量工業生產過程中-200～800℃范圍內的液體、蒸汽、氣體介質及固體表面溫度。該型號同時具備雙支冗余設計、快速響應特性和高靈敏度三大特征，是精密測溫場合中對可靠性和響應速度要求較高的理想選擇。

二、核心特征：與相關型號的關鍵區別

對比維度	WRE-431G（單支快速響應）	WRE2-431（雙支標準型）	WRE2-431G（雙支快速響應）
感溫元件數量	單支	雙支獨立元件	雙支獨立元件
信號輸出	單路溫度信號	兩路獨立溫度信號	兩路獨立溫度信號
熱響應時間	≤24秒（快速響應）	≤90秒（標準響應）	≤24秒（快速響應）
靈敏度	高（約68μV/℃）	高（約68μV/℃）	高（約68μV/℃）
應用側重	快速變化單點測溫	冗余備份標準響應	冗余備份+快速響應
價格水平	相對較低	比單支高30%-50%	比標準雙支略高10%-20%

核心優勢組合：

雙支冗余設計：一支熱電偶故障時，另一支仍可正常工作，提高系統可靠性
快速響應特性：熱響應時間≤24秒，能快速跟蹤溫度變化
高靈敏度：E型熱電偶約68μV/℃的熱電動勢，能檢測微小溫度變化
雙通道對比：可同時輸出兩路信號用于數據校驗和異常判斷

三、主要技術參數

參數類別	技術指標
型號標識	WRE2-431G（"2"表示雙支，"G"表示快速響應）
分度號	E（鎳鉻-銅鎳）
測量范圍	-200～800℃（標準型） 0～800℃（常用工作范圍）
允許偏差	±2.5℃或±0.75%t（t為實測溫度）
熱響應時間	≤24秒（T0.5，快速響應型）
保護管直徑	16mm或20mm（可選）
保護管材質	1Cr18Ni9Ti（0-800℃）其他材質可選（如316L、哈氏合金等）
絕緣電阻	≥100MΩ（常溫）雙支間絕緣電阻≥100MΩ
接線盒形式	防水式（防護等級IP65）
安裝方式	固定法蘭式
公稱壓力	2.5MPa（常溫下）
雙支特性	兩路獨立輸出，互不干擾
熱電動勢	約68μV/℃（所有熱電偶中***高）

注：

熱響應時間T0.5指溫度階躍變化時，輸出變化至50%所需時間
E型熱電偶的熱電動勢是所有熱電偶類型中***高的，靈敏度***高
快速響應型通過優化結構設計（壓簧式、細徑元件等）實現快速響應

四、型號命名規則解析

WRE2-431G型號含義：

WR：熱電偶（W表示溫度，R表示熱）
E：分度號E型（鎳鉻-銅鎳）
2：雙支結構（關鍵標識，區別于單支）
4：固定法蘭式安裝
3：防水式接線盒（防護等級IP65）
1：設計序號（通常指保護管直徑規格）
G：快速響應型（關鍵標識，熱響應時間≤24秒）

重要說明：

型號中的"2"和"G"是核心標識符："2"表示雙支結構，"G"表示快速響應
該型號可理解為WRE2-431（雙支標準型）的快速響應版本，或WRE-431G（單支快速響應型）的雙支版本
部分廠家可能采用不同命名規則，但核心功能特征一致

五、結構特點

1. 雙支核心組件

感溫元件：采用兩套獨立的鎳鉻-銅鎳熱電偶絲，分別焊接成測量端，在保護管內相互絕緣隔離
保護管：不銹鋼材質（1Cr18Ni9Ti或0Cr25Ni20），提供機械保護和耐腐蝕性能
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保雙支元件間及對地絕緣
接線盒：防水式設計，防護等級IP65，內部有4個接線端子（兩對正負極）

2. 快速響應設計特征

壓簧式結構：感溫元件采用壓簧設計，與保護管內壁緊密接觸，減少熱阻
優化熱傳導：通過結構設計縮短熱傳導路徑，提高響應速度
細徑元件：部分快速響應型采用更細的熱電偶絲或更薄壁保護管，降低熱容量
緊密接觸：確保感溫元件與保護管內壁接觸******，減少熱阻

3. 安裝特征

固定法蘭：便于在管道或設備上固定安裝，法蘭尺寸可根據需求定制
雙支引出線：兩路信號線在接線盒內獨立引出，可分別接入不同儀表或同一儀表的兩個通道
標識區分：通常用不同顏色或編號標識兩支熱電偶的正負極，便于接線識別
密封結構：法蘭與設備連接處采用密封墊片，防止介質泄漏

六、工作原理

WRE2-431G基于熱電效應原理工作，兩支熱電偶獨立工作：

每支熱電偶由兩種不同成分的導體（鎳鉻和銅鎳）組成，一端焊接形成測量端（熱端），另一端作為參比端（冷端）
當兩端存在溫差時，每支回路中會產生獨立的熱電動勢，該電動勢的大小與溫差成正比
通過測量兩路熱電動勢，即可分別確定被測介質的溫度值
雙支結構的關鍵在于兩支元件在保護管內******絕緣隔離，互不影響

快速響應實現原理：

通過優化感溫元件與保護管的接觸方式，減少熱阻
采用更細的熱電偶絲或更薄壁的保護管，降低熱容量
壓簧結構確保感溫元件始終緊貼保護管內壁，提高熱傳導效率

E型熱電偶的特殊性：

熱電動勢約68μV/℃，是所有熱電偶類型中靈敏度***高的
在-200～800℃范圍內線性度較好
不適用于還原性氣氛或含硫環境

七、應用領域

WRE2-431G的雙支+快速響應+高靈敏度特性使其特別適用于以下工業場景：

1. 關鍵工藝快速變化場合

化工反應釜快速升溫/降溫過程，需要冗余備份
熱處理爐溫度快速波動監測，需要高可靠性
精密溫控設備的快速響應需求，需要高靈敏度

2. 高可靠性精密測溫

制藥行業GMP認證要求的溫度監測點
食品行業關鍵工藝溫度控制點，需要數據校驗
科研領域?qū)嶒炇揖軠囟葴y量系統

3. 雙通道對比與校驗

需要高精度驗證的場合，兩支同時測量同一測點
通過數據對比判斷測量準確性，發現異常及時報警
一支作為主測量，另一支作為備用或校驗

4. 典型行業應用

化工行業：精密反應器、低溫快速變化過程的關鍵測點
制藥行業：凍干機、發酵罐快速溫度控制，需要冗余設計
食品行業：殺菌設備、冷凍設備快速溫度響應，需要高可靠性
科研領域：實驗室快速溫度變化實驗，需要高靈敏度

選型建議：

如果工藝對可靠性要求不高且溫度變化緩慢，可選用單支標準型
如果溫度變化快且需要高靈敏度，但可靠性要求不高，可選用WRE-431G
如果溫度變化快且需要高可靠性，建議選用WRE2-431G
在還原性氣氛或含硫環境中，E型不適用，需選用其他分度號
