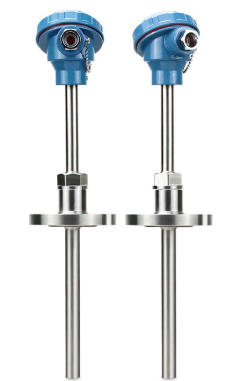

產品名稱：WRN2-431G雙支K型固定法蘭式快速響應熱電偶
瀏覽：
添加時間：2026-02-06 14:46:57
推薦度：

介紹：

一、產品概述

WRN2-431G是裝配式熱電偶系列中的雙支快速響應型號，采用固定法蘭安裝方式，分度號為K型（鎳鉻-鎳硅）。產品通常與顯示儀表、記錄儀表或電子調節器配套使用，用于直接測量工業生產過程中0～1300℃范圍內的液體、蒸汽、氣體介質及固體表面溫度。該型號同時具備雙支冗余測量和快速響應跟蹤兩大核心特性，特別適用于需要高可靠性且溫度變化頻繁的關鍵工藝場合。

二、核心特征：與相關型號的關鍵區別

對比維度	WRN-431G（單支快速響應）	WRN2-431（雙支標準型）	WRN2-431G（雙支快速響應）
感溫元件數量	單支	雙支獨立元件	雙支獨立元件
信號輸出	單路溫度信號	兩路獨立溫度信號	兩路獨立溫度信號
熱響應時間	≤24秒（快速響應）	≤90秒（標準響應）	≤24秒（快速響應）
應用側重	快速變化場合單點測溫	冗余備份標準響應	冗余備份+快速響應
價格水平	相對較低	比單支高30%-50%	比標準雙支略高10%-20%

核心優勢組合：

雙支冗余設計：一支故障時另一支仍可工作，提高系統可靠性
快速響應特性：熱響應時間≤24秒，能快速跟蹤溫度變化
雙通道對比：可同時輸出兩路信號用于數據校驗
適用場景更廣：既滿足可靠性要求，又適應快速變化工況

三、主要技術參數

參數類別	技術指標
型號標識	WRN2-431G（"2"表示雙支，"G"表示快速響應）
分度號	K（鎳鉻-鎳硅）
測量范圍	0～1300℃（標準型） 0～800℃（常用工作范圍）
允許偏差	±2.5℃或±0.75%t（t為實測溫度）
熱響應時間	≤24秒（T0.5，快速響應型）
保護管直徑	16mm或20mm（可選）
保護管材質	1Cr18Ni9Ti（0-800℃） 0Cr25Ni20（0-1300℃）
絕緣電阻	≥100MΩ（常溫）雙支間絕緣電阻≥100MΩ
接線盒形式	防水式（G型，IP65防護等級）
安裝方式	固定法蘭式
公稱壓力	2.5MPa（常溫下）
雙支特性	兩路獨立輸出，互不干擾

注：熱響應時間T0.5指溫度階躍變化時，輸出變化至50%所需時間，是衡量響應速度的關鍵指標?？焖夙憫屯ㄟ^優化結構設計（如壓簧式感溫元件、更細保護管等）實現快速響應。

四、型號命名規則解析

WRN2-431G型號含義：

WR：熱電偶（W表示溫度，R表示熱）
N：分度號K型（鎳鉻-鎳硅）
2：雙支結構（關鍵標識，區別于單支）
4：固定法蘭式安裝
3：防水式接線盒（防護等級IP65）
1：設計序號（通常指保護管直徑規格）
G：快速響應型（關鍵標識，熱響應時間≤24秒）

重要說明：

型號中的"2"和"G"是核心標識符："2"表示雙支結構，"G"表示快速響應
部分廠家可能采用不同命名規則，但核心功能特征一致
該型號可理解為WRN2-431（雙支標準型）的快速響應版本

五、結構特點

1. 雙支核心組件

感溫元件：采用兩套獨立的鎳鉻-鎳硅熱電偶絲，分別焊接成測量端，在保護管內相互絕緣隔離
保護管：不銹鋼材質（1Cr18Ni9Ti或0Cr25Ni20），提供機械保護和耐腐蝕性能
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保雙支元件間及對地絕緣
接線盒：防水式設計（G型），防護等級IP65，內部有4個接線端子（兩對正負極）

2. 快速響應設計特征

壓簧式結構：感溫元件采用壓簧設計，與保護管內壁緊密接觸，減少熱阻
優化熱傳導：通過結構設計縮短熱傳導路徑，提高響應速度
細徑元件：部分型號采用更細的熱電偶絲或更薄壁保護管，降低熱容量

3. 安裝特征

固定法蘭：便于在管道或設備上固定安裝，法蘭尺寸可根據需求定制
雙支引出線：兩路信號線在接線盒內獨立引出，可分別接入不同儀表或同一儀表的兩個通道
標識區分：通常用不同顏色或編號標識兩支熱電偶的正負極，便于接線識別

六、工作原理

WRN2-431G基于熱電效應原理工作，兩支熱電偶獨立工作：

每支熱電偶由兩種不同成分的導體（鎳鉻和鎳硅）組成，一端焊接形成測量端（熱端），另一端作為參比端（冷端）
當兩端存在溫差時，每支回路中會產生獨立的熱電動勢，該電動勢的大小與溫差成正比
通過測量兩路熱電動勢，即可分別確定被測介質的溫度值
雙支結構的關鍵在于兩支元件在保護管內******絕緣隔離，互不影響
快速響應通過優化熱傳導路徑和減少熱容量實現

七、應用領域

WRN2-431G的雙支快速響應特性使其特別適用于以下工業場景：

1. 關鍵工藝快速變化場合

鍋爐燃燒控制、汽輪機快速啟停
化工反應釜快速升溫/降溫過程
熱處理爐溫度快速波動監測

2. 高可靠性冗余備份

核電站、精密化工等安全關鍵場合
一支作為主測量，另一支作為備用或校驗
單支故障時可自動切換，避免停車損失

3. 雙通道數據校驗

需要高精度驗證的場合
兩支同時測量同一測點，通過數據對比判斷準確性
發現異常時可及時報警

4. 典型行業應用

電力行業：鍋爐、汽輪機關鍵測點
化工行業：反應器、精餾塔溫度快速控制
冶金行業：高爐、加熱爐溫度監測
制藥行業：發酵罐、滅菌設備溫度控制

選型建議：如果工藝溫度變化緩慢且對可靠性要求不高，可選用單支標準型；如果溫度變化快且需要冗余備份，WRN2-431G是理想選擇。
