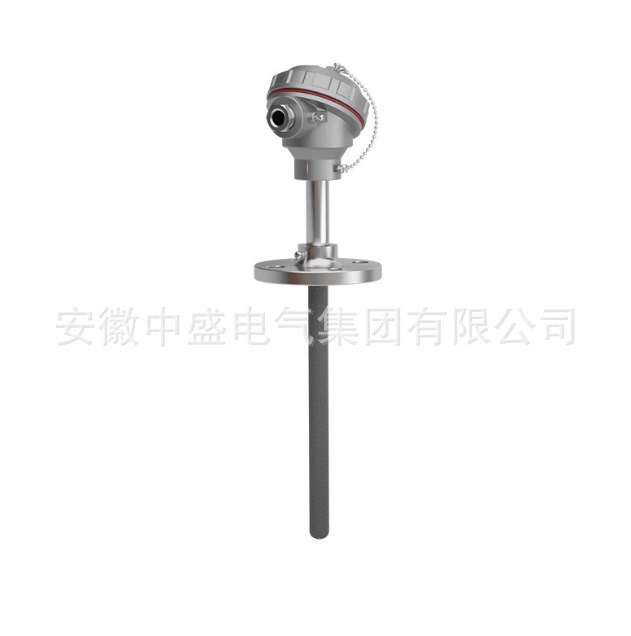

產品名稱：WRM2-431G雙支N型固定法蘭式快速響應熱電偶
瀏覽：
添加時間：2026-02-06 10:09:56
推薦度：

介紹：

一、產品概述

WRM2-431G是裝配式熱電偶系列中的雙支型號，采用固定法蘭安裝方式，分度號為N型（鎳鉻硅-鎳硅）。產品通常與顯示儀表、記錄儀表或電子調節器配套使用，用于直接測量工業生產過程中液體、蒸汽、氣體介質及固體表面的溫度。雙支結構設計使其特別適用于需要冗余備份、雙通道對比測量或同時監測兩個溫度點的工業場合。

二、核心特征：與WRM-431G的關鍵區別

對比維度	WRM-431G（單支）	WRM2-431G（雙支）
感溫元件數量	單支	雙支獨立元件
信號輸出	單路溫度信號	兩路獨立溫度信號
應用場景	常規單點測溫	冗余備份、雙通道對比、主備切換
接線端子	2個（正負極）	4個（兩對正負極）
可靠性	單點失效風險	冗余設計，單支故障不影響另一支
價格	相對較低	約高30%-50%

雙支結構的優勢：

冗余備份：一支故障時，另一支仍可正常工作，提高系統可靠性
雙通道對比：可同時監測同一測點的兩個溫度值，用于數據校驗
主備切換：可與控制系統配合實現自動切換
多點監測：部分型號可配置為測量兩個不同位置（需定制）

三、主要技術參數

參數類別	技術指標
型號標識	WRM2-431G（"2"表示雙支）
分度號	N（鎳鉻硅-鎳硅）
測量范圍	0～800℃（標準型） 0～1000℃（高溫型）
允許偏差	±0.75%t（t為實測溫度）
熱響應時間	≤24秒（T0.5，G型快速響應）
保護管直徑	16mm或20mm（可選）
保護管材質	1Cr18Ni9Ti（0-800℃） 0Cr25Ni20（0-1000℃）
絕緣電阻	≥100MΩ（常溫）
接線盒形式	防水式（G型，IP65防護等級）
安裝方式	固定法蘭式
公稱壓力	2.5MPa（常溫下）
雙支特性	兩路獨立輸出，絕緣電阻≥100MΩ（支間）

注：雙支熱電偶的兩支感溫元件在保護管內相互絕緣，可獨立工作，互不干擾。

四、型號命名規則解析

WRM2-431G型號含義：

WR：熱電偶（W表示溫度，R表示熱）
M：分度號N型（鎳鉻硅-鎳硅）
2：雙支結構（關鍵標識，區別于單支）
431：固定法蘭防水式結構（4表示固定法蘭，3表示防水式接線盒，1為設計序號）
G：快速響應型（熱響應時間≤24秒）

重要提示：型號中的"2"是區分單雙支的關鍵字符，WRM-431G為單支，WRM2-431G為雙支，其他參數相同。

五、結構特點

1. 雙支核心組件

感溫元件：采用兩套獨立的鎳鉻硅-鎳硅熱電偶絲，分別焊接成測量端，在保護管內相互絕緣
保護管：不銹鋼材質（1Cr18Ni9Ti或0Cr25Ni20），提供機械保護和耐腐蝕性能
絕緣材料：高溫陶瓷或氧化鎂粉末填充，確保雙支元件間及對地絕緣
接線盒：防水式設計（G型），防護等級IP65，內部有4個接線端子（兩對正負極）

2. 安裝特征

固定法蘭：便于在管道或設備上固定安裝，法蘭尺寸可根據需求定制
雙支引出線：兩路信號線在接線盒內獨立引出，可分別接入不同儀表
標識區分：通常用不同顏色或編號標識兩支熱電偶的正負極，便于接線識別

六、工作原理

WRM2-431G基于熱電效應原理工作，兩支熱電偶獨立工作：

每支熱電偶由兩種不同成分的導體（鎳鉻硅和鎳硅）組成，一端焊接形成測量端（熱端），另一端作為參比端（冷端）
當兩端存在溫差時，每支回路中會產生獨立的熱電動勢，該電動勢的大小與溫差成正比
通過測量兩路熱電動勢，即可分別確定被測介質的溫度值
雙支結構的關鍵在于兩支元件在保護管內******絕緣隔離，互不影響

七、應用場景

雙支熱電偶特別適用于以下工業場景：

1. 關鍵工藝冗余備份

化工反應釜、鍋爐等關鍵設備溫度監測
一支作為主測量，另一支作為備用或校驗
單支故障時可自動切換，避免停車損失

2. 雙通道對比測量

需要高可靠性驗證的場合（如核電站、精密化工）
兩支同時測量同一測點，通過數據對比判斷測量準確性
發現異常時可及時報警

3. 多點溫度監測

部分定制型號可測量兩個不同位置（需特殊設計）
節省安裝空間和成本

4. 典型行業應用

電力行業：汽輪機、鍋爐關鍵測點
化工行業：反應器、精餾塔溫度監控
冶金行業：高爐、加熱爐溫度測量
制藥行業：發酵罐、滅菌設備溫度控制
