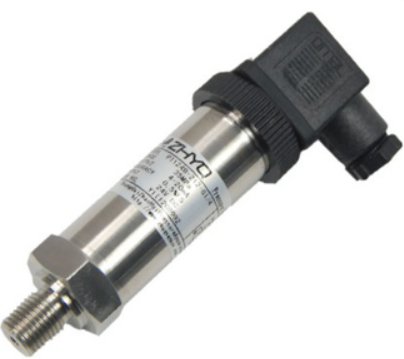

產品名稱：擴散硅變送器擴散硅壓力/差壓變送器
瀏覽：
添加時間：2026-02-03 16:07:18
推薦度：

介紹：

擴散硅變送器（通常指擴散硅壓力/差壓變送器）是一種基于擴散硅壓阻效應原理的工業測量儀表，其核心傳感元件為單晶硅材料上通過半導體工藝制作的壓敏電阻橋路。與電容式變送器相比，擴散硅變送器具有體積小、響應快、精度高、穩定性好的特點，廣泛應用于工業過程控制、液壓系統、氣體/液體壓力測量等領域。

一、核心工作原理

擴散硅變送器的核心是擴散硅壓力傳感器芯體，其工作原理基于壓阻效應：

工作過程：

壓力作用：被測介質壓力作用于不銹鋼隔離膜片
壓力傳遞：通過硅油或氟油填充液傳遞至硅敏感芯片
電阻變化：硅芯片在壓力作用下產生應變，擴散在硅片上的惠斯通電橋電阻值發生變化
信號輸出：電橋輸出與壓力成正比的mV級電壓信號，經放大電路轉換為4-20mA標準信號

技術關鍵：

單晶硅材料：具有優良的彈性性能和壓阻系數
擴散工藝：在硅片表面通過離子注入或擴散工藝形成壓敏電阻
溫度補償：內置溫度傳感器進行實時溫度補償，減小溫漂

二、主要技術特點

特性	技術參數/說明
測量原理	擴散硅壓阻效應
精度等級	通?！?.1%~±0.5%FS（高精度型可達±0.075%）
響應時間	<1ms（遠快于電容式）
過載能力	通常2倍滿量程，部分型號可達5倍
工作溫度	-40℃~125℃（帶溫度補償）
輸出信號	4-20mA DC、0-5V、0-10V、RS485等
長期穩定性	通?！?.1%FS/年
體積尺寸	相對較小，適合緊湊空間安裝

核心優勢：

高精度：由于硅材料的優良特性，精度普遍高于電容式
快速響應：無電容充放電過程，響應速度可達毫秒級
抗沖擊振動：結構緊湊，抗機械沖擊能力強
溫度性能好：內置溫度補償，溫漂小
體積小巧：適合空間受限的安裝場合

三、典型應用場景

1. 工業過程控制

石油化工管道壓力監測
水處理系統壓力控制
空壓機、壓縮機出口壓力測量

2. 液壓系統

工程機械液壓系統壓力監測
注塑機、壓鑄機液壓壓力控制
風電液壓系統壓力保護

3. 氣體/液體測量

氣動系統壓力測量
儲罐液位測量（配合差壓測量）
空調制冷系統壓力監測

4. 特殊應用

醫療設備壓力監測（需衛生型）
汽車測試系統壓力測量
實驗室精密壓力測量

四、與電容式變送器的對比

對比項	擴散硅變送器	電容式變送器
測量原理	壓阻效應（電阻變化）	電容變化（位移變化）
精度	通常±0.1%~±0.5%	通?！?.075%~±0.25%
響應速度	快（<1ms）	較慢（10-100ms）
過載能力	相對較弱（2-5倍）	較強（可達10倍以上）
抗沖擊振動	較好	一般
長期穩定性	較好	優秀
成本	相對較低	相對較高
適用介質	清潔、非腐蝕性介質	可配隔膜密封用于腐蝕介質
