產品名稱：一體化濃度/密度變送器
瀏覽：
添加時間：2026-01-31 16:28:24
推薦度：

介紹：

一體化濃度/密度變送器是將傳感器探頭與信號處理單元集成于一體的在線測量?jī)x表，能夠直接輸出濃度或密度信號，無需外接變送器。其核心特點是結構緊湊、安裝簡便、測量穩定，廣泛應用于化工、食品、制藥、水處理等行業的在線過程監測。

一、核心外觀特征

一體化濃度/密度變送器在外觀上具有以下典型識別特征：

1. 整體結構

探頭與變送器一體：傳感器探頭與信號處理單元集成在一個殼體內，無外部連接電纜
緊湊設計：整體尺寸較小，通常為圓柱形或方形結構
材質標識：殼體多為316L不銹鋼或防腐材質，表面有銘牌標識

2. 接口配置

過程接口：螺紋連接（如G1"、G1?"）或法蘭連接，用于接入管道或容器
電氣接口：電纜引出或航空插頭，輸出4-20mA、HART等信號
顯示單元：部分智能型帶有LCD顯示屏，可現場顯示濃度/密度值

3. 特殊結構

測量腔體：部分型號有專門的測量腔體，介質流經腔體進行測量
溫度補償：內置溫度傳感器，用于溫度補償
防護等級：通常IP65/IP67，部分可達IP68

注意：不同測量原理（如差壓式、振動式、光學式）的產品外觀可能有所差異，但核心特征（探頭與變送器一體）相似。

二、核心工作原理

一體化濃度/密度變送器根據不同的測量原理，主要分為以下幾種類型：

1. 差壓式密度計

原理：基于U型管或雙法蘭差壓原理，通過測量?jī)蓚€(gè)不同高度的壓力差計算密度
公式：ρ = ΔP / (g·h)
特點：結構簡單，成本較低，適用于液體密度測量

2. 振動式密度計

原理：基于振動管原理，介質流經振動管時，振動頻率與介質密度相關
特點：精度高，響應快，適用于液體和氣體密度測量

3. 光學式濃度計

原理：基于光的吸收、折射或散射原理，測量介質濃度
特點：非接觸測量，適用于透明或半透明介質

4. 電導率式濃度計

原理：基于電導率與溶液濃度的關系
特點：適用于電解質溶液濃度測量

三、主要技術參數（典型值）

參數類別	典型范圍	說明
測量范圍	密度：0.5~2.0g/cm3 濃度：0~100%	具體取決于介質類型
測量精度	±0.001g/cm3（密度） ±0.5%（濃度）	高精度型可達更高
工作溫度	-20℃~+120℃	高溫型可達150℃
介質溫度	-20℃~+120℃	與探頭接觸溫度
輸出信號	4-20mA、HART、RS485	可選數字通訊
供電電源	DC 24V（兩線制）	或AC 220V
防護等級	IP65/IP67	防塵防水
材質	316L不銹鋼、PTFE、哈氏合金	防腐型可選特殊材質
過程接口	G1"、G1?"、DN25法蘭	標準螺紋或法蘭

四、產品類型

1. 按測量原理分類

類型	測量原理	適用介質	特點
差壓式	差壓原理	液體	結構簡單，成本低
振動式	振動頻率	液體、氣體	精度高，響應快
光學式	光學原理	透明液體	非接觸，無污染
電導率式	電導率	電解質溶液	經濟實用

2. 按功能分類

密度變送器：專門測量介質密度
濃度變送器：專門測量介質濃度
多參數變送器：同時測量密度、濃度、溫度等參數

3. 按結構形式分類

管道式：直接安裝在管道上，介質流經測量腔體
插入式：探頭插入容器或管道中
流通式：帶流通池，介質連續流過

五、核心優勢

1. 結構緊湊

探頭與變送器一體，無需外部連接電纜
安裝空間小，適用于空間受限場合

2. 安裝簡便

直接安裝在管道或容器上，無需復雜接線
減少安裝時間和成本

3. 測量穩定

信號傳輸距離短，抗干擾能力強
溫度補償內置，測量精度高

4. 維護方便

整體結構簡單，故障點少
便于清洗和校準

六、主要局限性

1. 介質要求

不適用于含固體顆粒、易結晶介質
粘稠介質可能堵塞測量腔體

2. 溫度影響

高溫環境下需考慮溫度補償
溫度變化可能影響測量精度

3. 安裝位置

需安裝在介質流動穩定區域
避免安裝在渦流、氣泡區域

4. 成本因素

相比分體式，一體式成本可能略高

七、典型應用場景

1. 化工行業

酸堿濃度監測
反應釜濃度控制
溶液密度測量

2. 食品飲料

糖度、酒精度測量
果汁濃度監測
乳制品密度測量

3. 制藥行業

藥液濃度控制
發酵液密度監測

4. 水處理

污水處理濃度監測
酸堿中和控制

5. 石油石化

原油密度測量
成品油濃度監測

八、選型要點

測量參數：明確是測量密度還是濃度，或兩者都需要
介質特性：液體類型、腐蝕性、溫度、是否含固體顆粒
測量原理：根據介質特性選擇合適的測量原理
精度要求：±0.001g/cm3、±0.5%等
材質選擇：316L不銹鋼、PTFE、哈氏合金等
接口尺寸：G1"、G1?"、法蘭尺寸
輸出信號：4-20mA、HART、RS485
特殊要求：防爆、防腐、高溫

九、安裝注意事項

安裝位置：應安裝在介質流動穩定、無氣泡區域
流向要求：管道式需注意流向標識，確保介質流向正確
接地要求：需******接地，接地電阻≤4Ω
溫度補償：根據介質溫度設定溫度補償參數
定期維護：建議每半年清洗探頭、檢查密封
校準要求：定期用標準溶液進行校準

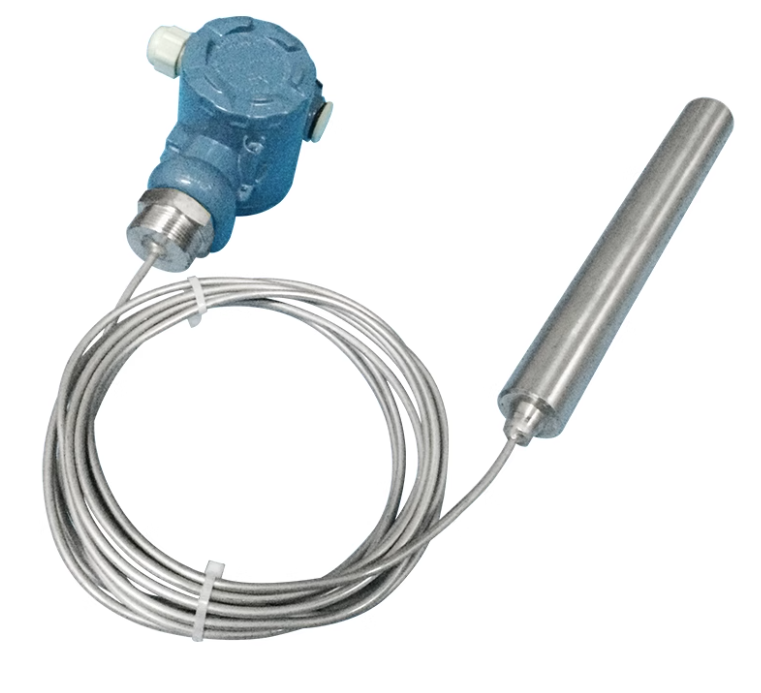

上一篇：投入式液位變送器
