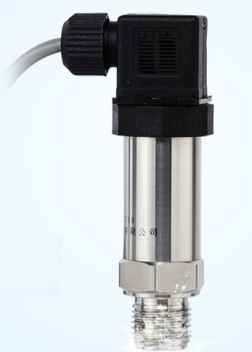

產品名稱：擴散硅壓力變送器
瀏覽：
添加時間：2026-01-31 16:00:11
推薦度：

介紹：

擴散硅壓力變送器是以擴散硅壓阻效應為測量原理的壓力變送器，通過硅芯片上的擴散電阻感受壓力變化，將壓力信號轉換為標準電信號輸出。其核心特點是精度高、穩定性好、響應快，是目前工業自動化領域應用***廣泛的壓力變送器類型之一。

一、核心工作原理

擴散硅壓力變送器基于壓阻效應工作：

敏感元件：在單晶硅片上通過擴散工藝制作四個壓敏電阻，構成惠斯通電橋
壓力傳遞：介質壓力通過隔離膜片、填充液傳遞到硅芯片
電阻變化：壓力作用下硅芯片產生形變，壓敏電阻阻值發生變化
信號輸出：電橋失衡產生電壓信號，經放大、補償后輸出4-20mA標準信號

核心公式：ΔR/R = K·ε（K為壓阻系數，ε為應變）

關鍵優勢：硅材料的壓阻系數大，靈敏度高，可實現高精度測量。

二、外觀特征識別

擴散硅壓力變送器在外觀上通常具有以下特征：

1. 典型外觀結構

殼體材質：鋁合金或不銹鋼外殼，表面有銘牌標識
壓力接口：螺紋連接（M20×1.5、G1/2"等）或法蘭連接
電氣接口：電纜引出或航空插頭
顯示單元：部分智能型帶有LCD顯示屏

2. 銘牌標識

產品標簽通常標注"擴散硅"、"硅壓阻"、"Silicon"等字樣
部分型號標注"Diffused Silicon"或相關技術標識

注意：僅憑外觀照片難以準確判斷是否為擴散硅原理，需結合銘牌參數、技術手冊或內部結構確認。不同品牌、不同型號的產品外觀可能相似，但內部傳感器原理不同。

三、核心結構組成

結構部件	功能說明	典型材質
擴散硅芯片	壓力敏感元件，核心測量部件	單晶硅
隔離膜片	隔離介質與芯片，傳遞壓力	316L不銹鋼、陶瓷
填充液	傳遞壓力，保護芯片	硅油、氟油
惠斯通電橋	將電阻變化轉換為電壓信號	擴散電阻
信號處理電路	放大、補償、線性化處理	電子元件
殼體	保護內部元件，安裝固定	鋁合金、不銹鋼

四、主要技術參數（典型值）

參數類別	典型范圍	說明
測量范圍	0~100kPa~100MPa	常用0~10MPa
測量精度	±0.1%~±0.5%	高精度型可達±0.075%
重復性	≤0.1%	多次測量一致性
量程比	10:1~100:1	寬量程比
工作溫度	-40℃~+85℃	高溫型可達125℃
介質溫度	-40℃~+120℃	與膜片接觸溫度
輸出信號	4-20mA、HART、RS485	可選數字通訊
供電電源	DC 24V（兩線制）	或AC 220V
防護等級	IP65/IP67	防塵防水
響應時間	≤1ms	響應速度快

五、核心優勢

1. 測量精度高

精度可達±0.1%~±0.5%，高精度型±0.075%
長期穩定性好，漂移小

2. 響應速度快

響應時間≤1ms
可測量快速變化的壓力

3. 體積小巧

采用MEMS技術，芯片尺寸小
整體結構緊湊，安裝方便

4. 抗干擾能力強

輸出信號強，抗干擾性好
適合長距離傳輸

5. 可靠性高

無機械運動部件，壽命長
耐振動、耐沖擊

六、主要局限性

1. 溫度影響

硅材料對溫度敏感，需溫度補償
高溫環境下精度可能下降

2. 過載能力有限

過載能力通常為150%FS
超壓可能損壞芯片

3. 介質要求

不適用于含固體顆粒、結晶介質
腐蝕性介質需特殊材質

4. 價格相對較高

相比陶瓷電容式，價格略高

七、與其他原理對比

對比項	擴散硅式	陶瓷電容式	金屬應變式
測量原理	壓阻效應	電容變化	應變效應
精度	±0.1%~±0.5%	±0.25%~±0.5%	±0.5%~±1.0%
響應速度	快（≤1ms）	較快	較慢
過載能力	150%FS	200%FS	150%FS
溫度影響	較大（需補償）	較小	較大
成本	中等	中等	低
應用	廣泛	腐蝕性介質	經濟型

八、典型應用場景

1. 工業過程控制

管道、容器壓力監測
泵出口、壓縮機出口壓力
液壓系統壓力控制

2. 液位測量

儲罐、反應釜液位測量（基于差壓原理）

3. 流量測量

配合節流裝置測量流量

4. 其他應用

汽車、航空航天壓力測量
醫療設備、儀器儀表

九、選型要點

測量范圍：確定***大/***小壓力值
精度要求：±0.1%、±0.25%、±0.5%
介質特性：腐蝕性、溫度、是否含固體顆粒
材質選擇：膜片材質（316L、陶瓷）、密封材質
輸出信號：4-20mA、HART、RS485
防護等級：IP65、IP67、防爆等級
安裝方式：螺紋、法蘭、支架

十、安裝注意事項

取壓點選擇：避開渦流、振動源
引壓管安裝：測量氣體時變送器應高于取壓點，測量液體時應低于取壓點
接地要求：需******接地，接地電阻≤4Ω
溫度影響：避免安裝在高溫環境，必要時加裝散熱器
定期維護：建議每年進行一次校準
