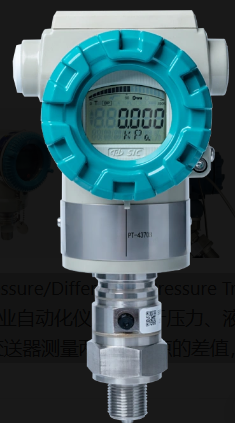

產品名稱：壓力/差壓變送器
瀏覽：
添加時間：2026-01-31 15:31:33
推薦度：

介紹：

壓力/差壓變送器（Pressure/Differential Pressure Transmitter）是將壓力或差壓信號轉換為標準電信號（4-20mA、0-5V等）的工業自動化儀表，用于壓力、液位、流量等參數的測量和控制。壓力變送器測量******壓力或表壓力，差壓變送器測量兩個壓力點的差值，兩者在結構、原理上相似但應用場景不同。

一、核心工作原理

1. 壓力變送器

測量原理：通過壓力敏感元件（如擴散硅、陶瓷電容、單晶硅）感受壓力變化
信號轉換：壓力作用在敏感元件上產生形變或電容變化，轉換為電信號
信號處理：經放大、補償、線性化處理，輸出標準信號（4-20mA）
輸出：與壓力值成線性關系的標準信號

2. 差壓變送器

測量原理：通過隔離膜片和填充液傳遞兩個壓力腔的壓差
敏感元件：感受壓差產生形變或電容變化
信號處理：與壓力變送器類似，但測量的是壓力差值
輸出：與壓差值成線性關系的標準信號

核心區別：壓力變送器測量單點壓力（******壓力或表壓），差壓變送器測量兩點壓力差。

二、主要技術參數（典型值）

參數類別	壓力變送器	差壓變送器
測量范圍	0~100kPa~100MPa	0~1kPa~10MPa
測量精度	±0.075%~±0.5%	±0.075%~±0.5%
過載能力	150%FS	150%FS
工作溫度	-40℃~+85℃	-40℃~+85℃
介質溫度	-40℃~+120℃	-40℃~+120℃
輸出信號	4-20mA、HART、RS485	4-20mA、HART、RS485
供電電源	DC 24V（兩線制）	DC 24V（兩線制）
防護等級	IP65/IP67	IP65/IP67
防爆等級	Ex ia IIC T6（可選）	Ex ia IIC T6（可選）

三、核心結構組成

1. 壓力敏感元件

擴散硅：硅壓阻式，精度高，穩定性好
陶瓷電容：耐腐蝕，過載能力強
單晶硅：高精度，長期穩定性好
金屬膜片：傳統結構，成本低

2. 隔離膜片

316L不銹鋼、哈氏合金、鉭材
將介質與敏感元件隔離
耐腐蝕、耐磨損

3. 填充液

硅油、氟油等
傳遞壓力，保護敏感元件

4. 轉換器

信號放大、溫度補償、線性化處理
智能型帶HART、Modbus通訊

5. 外殼

鋁合金、不銹鋼
IP65/IP67防護等級

四、主要類型分類

1. 按測量原理分

擴散硅式：精度高，響應快，應用***廣
陶瓷電容式：耐腐蝕，過載能力強
單晶硅諧振式：高精度，長期穩定性好
金屬應變式：傳統結構，成本低

2. 按結構形式分

普通型：標準法蘭或螺紋連接
小巧型：體積小，安裝方便
衛生型：快裝卡箍，食品級材質
遠傳型：帶毛細管和遠傳法蘭

3. 按功能分

壓力變送器：表壓、絕壓、密封壓
差壓變送器：測量兩點壓差
液位變送器：基于差壓原理測液位
流量變送器：配合節流裝置測流量

4. 按輸出信號分

模擬型：4-20mA輸出
智能型：帶HART、RS485通訊
數字型：現場總線輸出

五、核心優勢

1. 測量精度高

高精度型可達±0.075%
長期穩定性好

2. 信號標準化

輸出標準4-20mA信號
便于DCS、PLC系統集成

3. 安裝維護方便

兩線制接線，布線簡單
可在線校準、維護

4. 適應性強

耐腐蝕、耐高溫、耐振動
適用于各種工業環境

5. 功能豐富

智能型帶自診斷、遠程設置
可組態量程、單位

六、主要局限性

1. 介質要求

不適用于含固體顆粒、結晶介質
腐蝕性介質需特殊材質

2. 安裝要求

需考慮溫度、振動影響
差壓變送器需注意引壓管安裝

3. 價格相對較高

相比壓力表、壓力開關，價格較高

4. 維護要求

需定期校準、檢查
敏感元件損壞需更換

七、典型應用場景

1. 壓力測量

管道、容器壓力監測
泵出口、壓縮機出口壓力
液壓系統壓力控制

2. 液位測量

儲罐、反應釜液位測量
基于差壓原理（液位=ρgh）

3. 流量測量

配合孔板、V錐等節流裝置
差壓與流量平方成正比

4. 過程控制

PID控制回路
安全聯鎖保護

八、選型要點

測量類型：壓力（表壓/絕壓）或差壓
測量范圍：確定***大/***小壓力值
精度要求：±0.075%、±0.1%、±0.5%
介質特性：腐蝕性、溫度、是否含固體顆粒
材質選擇：膜片材質（316L、哈氏合金）、密封材質
輸出信號：4-20mA、HART、RS485
防護等級：IP65、IP67、防爆等級
安裝方式：法蘭、螺紋、支架

九、安裝注意事項

1. 壓力變送器安裝

取壓點應避開渦流、振動源
水平管道取壓口應位于管道上方（避免沉淀）
引壓管應有一定坡度，便于排氣或排液
需安裝三閥組或隔離閥，便于維護

2. 差壓變送器安裝

高壓側、低壓側引壓管應對稱安裝
測量氣體時，變送器應高于取壓點（便于排氣）
測量液體時，變送器應低于取壓點（便于排液）
測量蒸汽時，需安裝冷凝罐

3. 重要提醒

須*********接地：接地電阻≤4Ω
避免振動：安裝位置應避開強烈振動源
定期維護：建議每年進行一次校準
防凍措施：冬季需注意引壓管防凍
