產品名稱：熱式氣體質量流量計
瀏覽：
添加時間：2026-01-31 14:59:02
推薦度：

介紹：

熱式氣體質量流量計（Thermal Mass Flowmeter）是一種基于熱擴散原理直接測量氣體質量流量的儀表，通過檢測氣體流經加熱傳感器時的熱量變化來計算質量流量。其核心特點是直接測量質量流量（無需溫壓補償）、壓損小、響應快、量程比寬，廣泛應用于工業氣體流量測量領域。

一、核心工作原理

熱式氣體質量流量計基于熱擴散原理，主要有兩種工作模式：

1. 恒溫差原理

傳感器包含兩個RTD溫度傳感器（一個加熱，一個測溫）
保持加熱傳感器與測溫傳感器之間的溫差恒定（如ΔT=50℃）
氣體流經時帶走熱量，加熱功率與質量流量成正比
通過測量加熱功率變化計算質量流量

2. 恒功率原理

保持加熱功率恒定
氣體流經時溫差發生變化
溫差變化與質量流量成反比
通過測量溫差計算質量流量

核心公式：Q = K·P/ΔT（恒溫差）或 Q = K·ΔT（恒功率）

其中Q為質量流量，P為加熱功率，ΔT為溫差，K為儀表系數

關鍵優勢：直接輸出質量流量信號，無需溫度、壓力補償，簡化系統配置。

二、主要結構組成

部件名稱	功能說明	典型材質
傳感器探頭	含加熱元件和測溫元件	316L不銹鋼、哈氏合金
測量管/插入桿	支撐傳感器，插入管道	316L不銹鋼
轉換器	信號處理、顯示、輸出	電子單元
安裝底座	固定傳感器（插入式）	碳鋼或不銹鋼
密封裝置	確保密封	PTFE、石墨
連接電纜	傳感器與轉換器連接	屏蔽電纜

三、核心技術參數（典型值）

參數類別	典型范圍	說明
測量原理	熱擴散原理（恒溫差/恒功率）	直接質量流量測量
公稱通徑	DN15~DN2000	常用DN25~DN300
測量精度	±1.0%~±2.5%	高精度型可達±1.0%
重復性	≤0.5%	多次測量一致性
量程比	10:1~100:1	寬量程比
流速范圍	0.1~100m/s	推薦0.5~60m/s
工作溫度	-40℃~+200℃	高溫型可達350℃
工作壓力	≤4.0MPa	高壓型可達10MPa
介質溫度	-40℃~+200℃	與傳感器接觸溫度
輸出信號	4-20mA、脈沖、RS485	可選HART、Modbus
供電電源	DC 24V / AC 220V	或電池供電
防護等級	IP65/IP67	防塵防水
插入深度	可調（插入式）	或管段式

四、產品結構形式分類

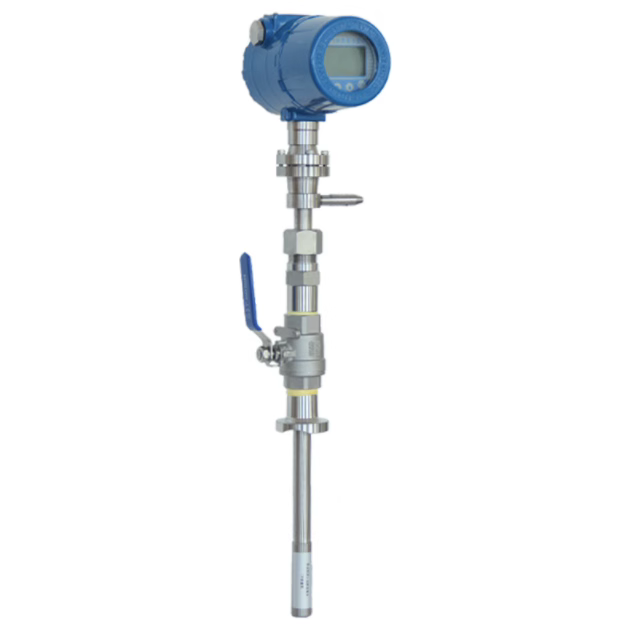

1. 插入式熱式流量計

特點：傳感器探頭插入管道內部
適用管徑：DN80~DN2000（大管徑）
優點：安裝方便，不停產安裝，成本低（大管徑）
缺點：精度相對較低（±1.5%~±2.5%）

2. 管段式熱式流量計

特點：整體法蘭連接，傳感器內置
適用管徑：DN15~DN200
優點：精度較高（±1.0%~±1.5%），安裝簡單
缺點：成本較高，需切斷管道安裝

3. 便攜式熱式流量計

特點：手持式，臨時測量
適用場景：現場檢測、故障排查
優點：便攜，即插即用
缺點：精度較低，不適用于連續測量

五、核心優勢

1. 直接測量質量流量

輸出信號與質量流量成正比
無需溫度、壓力補償
簡化系統配置，降低安裝成本

2. 寬量程比

量程比可達10:1~100:1
可測量低流速（0.1m/s）至高流速（100m/s）
適應流量變化大的工況

3. 壓損小

傳感器插入部分體積小
幾乎不產生壓力損失
節能效果好

4. 響應速度快

動態響應好，可測脈動流量
適用于快速變化的流量測量

5. 安裝維護方便

插入式可不停產安裝
傳感器可在線拔出維護
維護工作量小

六、主要局限性

1. 精度相對較低

標準精度±1.5%~±2.5%，低于科氏力質量流量計（±0.1%~±0.5%）
不適用于貿易結算等高精度要求場景

2. 介質要求嚴格

只適用于清潔氣體，含粉塵、油污、液滴會影響測量
不適用于腐蝕性氣體（需特殊材質）
介質組分變化會影響測量精度（需重新標定）

3. 安裝要求高

需保證前后直管段（前10D后5D）
插入深度需準確計算（插入式）
安裝位置對精度影響大

4. 價格相對較高

相比渦街、孔板等流量計，價格較高

七、與科氏力質量流量計對比

對比項	熱式氣體質量流量計	科氏力質量流量計
測量原理	熱擴散原理	科氏力效應
測量介質	氣體	氣體、液體、漿液
測量精度	±1.0%~±2.5%	±0.1%~±0.5%
量程比	10:1~100:1	10:1~20:1
壓損	幾乎為零	較大
價格	中等	高
適用場景	氣體流量測量	高精度、貿易結算
