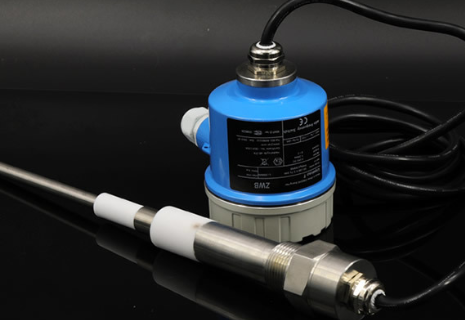

產品名稱：電容式液位計
瀏覽：
添加時間：2026-01-31 13:28:13
推薦度：

介紹：

一、產品概述

電容式液位計（Capacitance Level Transmitter）是一種基于電容測量原理的物位檢測儀表，通過檢測電極與容器壁（或另一電極）之間電容值的變化來測量液位高度。該產品具有結構簡單、可靠性高、適用范圍廣等特點，廣泛應用于化工、水處理、食品飲料、石油化工等行業的液位連續測量和開關控制。

二、工作原理

核心測量原理

電容式液位計基于平行板電容器原理工作。當液位變化時，電極浸入液體的長度發生變化，導致電極與容器壁（或參考電極）之間的介電常數改變，從而引起電容值變化。通過測量電容變化量，經轉換器處理后輸出與液位高度成正比的電信號。

基本公式：C = ε × S / d

C：電容值（F）
ε：介電常數（F/m），與介質有關
S：電極有效面積（m2）
d：電極間距

測量方式分類

類型	結構特點	適用場景
單電極式	單根電極+容器壁作另一極	導電液體，容器需接地
雙電極式	兩根平行電極	非導電液體，獨立電極對
同軸電極式	中心電極+外管電極	導電/非導電液體，結構緊湊

三、產品結構與組成

1. 傳感器部分

測量電極：核心檢測元件，材質根據介質選擇（316L不銹鋼、哈氏合金、鈦等）
絕緣層：電極外部的絕緣材料（PTFE、PFA、陶瓷等），防止短路
保護管/護套：保護電極，提供機械支撐
連接部件：法蘭、螺紋、卡箍等安裝接口
密封裝置：過程連接處的密封件（O型圈、墊片）

2. 轉換器部分（一體式或分體式）

信號處理單元：將電容變化轉換為標準信號
顯示單元：LCD顯示液位值、百分比、故障代碼等
輸出單元：4-20mA模擬量、開關量、RS485/Modbus通訊
按鍵/編程接口：參數設置、零點標定
電源模塊：24VDC或220VAC供電

四、主要技術參數（標準型通用范圍）

1. 基本性能參數

參數項	標準型范圍	備注
測量精度	±0.5%FS 或 ±1mm	滿量程精度
重復性	≤0.1%FS	測量穩定性
分辨率	0.1mm 或 0.01%	顯示分辨率
響應時間	≤1s	信號響應速度
量程范圍	0~3m、0~6m（可定制）	標準量程

2. 介質與環境參數

參數項	標準型范圍	備注
介質溫度	-40℃~+150℃	標準型，特殊可達400℃
環境溫度	-20℃~+60℃	轉換器工作溫度
工作壓力	-0.1~4.0MPa	根據法蘭等級確定
介質電導率	≥10μS/cm（導電液體）	***低要求
介電常數	≥1.5（非導電液體）	***低要求

3. 電氣參數

參數項	標準型配置
供電電源	24VDC（±10%）或 220VAC（可選）
功耗	≤3W
輸出信號	4-20mA（二線制/四線制）、開關量
負載能力	≤750Ω（4-20mA輸出）
通訊接口	RS485/Modbus（可選）、HART（可選）
防護等級	IP65（一體型）、IP67（傳感器）

4. 機械結構參數

參數項	標準型配置
安裝方式	頂裝、側裝、法蘭安裝
連接方式	法蘭（DN50、DN80等）、螺紋（G1/2、M20×1.5）
電極材質	316L不銹鋼（標準）、哈氏合金C、鈦、鉭
絕緣材料	PTFE（標準）、PFA、陶瓷
過程密封	氟橡膠、PTFE、石墨墊片

五、功能特點

1. 核心功能

連續測量：可輸出與液位高度成正比的模擬信號
開關控制：可選配開關量輸出，用于高低液位報警
現場顯示：LCD顯示瞬時液位、百分比、累積量
參數設置：可通過按鍵或通訊接口設置量程、零點、阻尼等
自診斷功能：電極短路、開路檢測，故障報警輸出

2. 技術優勢

無機械運動部件：無磨損，使用壽命長
適用范圍廣：可測導電/非導電液體、漿液、腐蝕性介質
耐壓性能好：可適應高壓、真空環境
安裝維護簡便：結構簡單，基本免維護
多種輸出方式：模擬量、開關量、數字通訊可選

3. 可選功能

防爆認證：Ex d IIC T6、Ex ia IIC T6等
衛生型設計：3A認證、EHEDG認證，用于食品醫藥
高溫型：介質溫度可達400℃
分體式結構：傳感器與轉換器分離安裝
帶遠傳顯示：分體式顯示表頭

六、典型應用場景

1. 化工行業

酸堿儲罐：硫酸、鹽酸、氫氧化鈉等腐蝕性液體
反應釜：聚合反應、合成反應液位控制
中間罐：化工原料、溶劑儲罐

2. 水處理行業

水池/水箱：原水、清水、污水液位監測
加藥系統：絮凝劑、消毒劑儲罐
循環水系統：冷卻塔、集水池

3. 食品飲料行業

儲液罐：果汁、牛奶、飲料原液
配料罐：食品添加劑、調味品
CIP清洗系統：清洗液液位控制

4. 石油化工

油品儲罐：原油、成品油、化工原料
中間產品罐：苯、甲苯、二甲苯等
液化氣儲罐：LPG、LNG（需特殊認證）

5. 電力行業

除鹽水箱：鍋爐補給水系統
酸堿儲罐：離子交換再生系統
脫硫系統：石灰石漿液、石膏漿液

七、選型指南

選型關鍵參數

介質特性：電導率、介電常數、腐蝕性、溫度、壓力、是否含固體顆粒
測量范圍：液位高度、量程
精度要求：±0.5%FS、±1mm等
安裝方式：頂裝、側裝、法蘭規格
輸出信號：4-20mA、開關量、通訊協議
防爆要求：普通型、本安型、隔爆型
電源要求：24VDC或220VAC

材質選擇建議

應用場景	電極材質推薦	絕緣材料推薦
清水、污水	316L不銹鋼	PTFE、聚四氟乙烯
腐蝕性液體	哈氏合金C、鈦	PFA、陶瓷
高溫介質	鉑銥合金、鉭	陶瓷
衛生級應用	316L（拋光）	PFA、PTFE
漿液介質	316L、哈氏合金	PTFE、陶瓷

選型流程建議

明確測量介質和工況參數
確定測量范圍和精度要求
選擇安裝方式和連接方式
根據介質腐蝕性選擇電極和絕緣材質
確定輸出信號和通訊方式
確認防爆、衛生等特殊要求
向廠家提供完整選型參數，獲取具體型號

八、安裝與調試

安裝注意事項

安裝位置：避免安裝在進料口、攪拌器、渦流區域
接地要求：須***可靠接地，減少干擾
滿管狀態：確保電極******浸入或******空出
避免掛料：對于易結垢介質，考慮清洗裝置
直管段要求：前直管段≥5D（D為管徑）

調試步驟

機械安裝：按照安裝說明正確安裝傳感器
電氣接線：正確連接電源、輸出信號線
零點標定：空罐狀態下進行零點標定
滿度標定：滿罐狀態下進行滿度標定（可選）
參數設置：設置量程、阻尼時間、輸出方式等
功能測試：檢查顯示、輸出信號是否正常

九、維護與故障處理

日常維護

定期檢查：檢查外觀、接線、接地是否******
電極清洗：對于易結垢介質，定期清洗電極
零點檢查：定期進行零點標定（空罐時）
絕緣檢查：檢查電極絕緣層是否破損
密封檢查：檢查過程連接處是否泄漏

常見故障及處理

故障現象	可能原因	處理方法
無顯示或顯示異常	電源故障、電極短路	檢查電源、測量電極絕緣
測量值波動	接地不良、介質含氣泡	檢查接地、排氣
測量誤差大	零點漂移、電極污染	零點標定、清洗電極
輸出不穩定	干擾、電極故障	檢查屏蔽、更換電極
顯示滿量程或零位	電極開路、轉換器故障	檢查電極連接、更換轉換器
