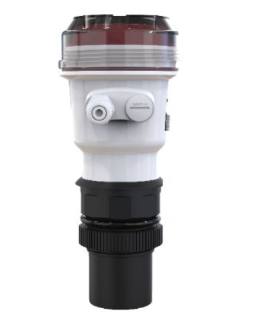

產品名稱：超聲波液位計
瀏覽：
添加時間：2026-01-31 13:29:04
推薦度：

介紹：

超聲波液位計產品介紹

一、產品概述

超聲波液位計（Ultrasonic Level Transmitter）是一種非接觸式液位測量儀表，通過發射和接收超聲波脈沖來測量液位高度。它利用超聲波在空氣中的傳播時間差原理，計算傳感器到液面的距離，從而確定液位值。該產品具有測量精度高、安裝維護方便、適用范圍廣等特點，廣泛應用于化工、水處理、食品飲料、石油化工等行業的液位連續測量。

二、工作原理

核心測量原理

超聲波液位計基于時差法測量原理工作。傳感器向液面發射超聲波脈沖，脈沖遇到液面后反射回傳感器，通過測量超聲波從發射到接收的時間差，計算出傳感器到液面的距離，進而得到液位高度。

基本公式：H = L - (v × t / 2)

H：液位高度
L：測量量程
v：超聲波在空氣中的傳播速度（約340m/s，受溫度影響）
t：超聲波往返時間

工作過程

發射超聲波脈沖→遇到液面反射→接收回波信號→計算時間差→溫度補償→輸出液位信號

三、產品結構與組成

1. 傳感器部分（探頭）

換能器：核心元件，實現電-聲轉換（發射和接收超聲波）
防護罩：保護換能器，防止污染、結露
安裝支架：固定傳感器，可調節角度
溫度傳感器：內置溫度補償元件（PT100等）

2. 轉換器部分（一體式或分體式）

信號處理單元：處理回波信號，計算液位值
顯示單元：LCD顯示液位值、百分比、溫度等
輸出單元：4-20mA模擬量、開關量、RS485通訊
按鍵/編程接口：參數設置、標定
電源模塊：24VDC或220VAC供電

四、主要技術參數（標準型通用范圍）

1. 基本性能參數

參數項	標準型范圍	備注
測量精度	±0.25%FS 或 ±3mm	滿量程精度
重復性	≤0.1%FS	測量穩定性
分辨率	1mm	顯示分辨率
響應時間	1~3s	信號響應速度
量程范圍	0~5m、0~10m、0~15m	常見量程
盲區	0.3~0.5m	近端無法測量區域

2. 環境與介質參數

參數項	標準型范圍	備注
介質溫度	-40℃~+80℃	標準型
環境溫度	-20℃~+60℃	轉換器工作溫度
工作壓力	常壓	非接觸式，不受壓力影響
防護等級	IP65、IP67	一體型防護等級

3. 電氣參數

參數項	標準型配置
供電電源	24VDC（±10%）或 220VAC（可選）
功耗	≤2W
輸出信號	4-20mA（二線制/四線制）、開關量
負載能力	≤750Ω（4-20mA輸出）
通訊接口	RS485/Modbus（可選）、HART（可選）
顯示方式	LCD顯示瞬時液位、百分比

五、功能特點

1. 核心功能

非接觸測量：不與介質接觸，無污染、無磨損
連續測量：輸出與液位高度成正比的模擬信號
現場顯示：LCD顯示液位值、溫度、故障代碼
參數設置：可通過按鍵設置量程、零點、阻尼等
自診斷功能：回波質量檢測、故障報警輸出
溫度補償：內置溫度傳感器，自動補償聲速變化

2. 技術優勢

安裝簡便：只需在罐頂或側面開孔安裝，無需停產
維護方便：無機械運動部件，基本免維護
適用范圍廣：可測清水、污水、油品、腐蝕性液體等
不受介質影響：測量精度不受介質密度、粘度、電導率影響
多種輸出方式：模擬量、開關量、數字通訊可選

3. 可選功能

防爆認證：Ex d IIC T6、Ex ia IIC T6等
衛生型設計：用于食品醫藥行業
分體式結構：傳感器與轉換器分離安裝
帶遠傳顯示：分體式顯示表頭
多點測量：多點平均測量功能

六、典型應用場景

1. 水處理行業

水池/水箱：原水、清水、污水液位監測
加藥罐：絮凝劑、消毒劑儲罐
沉淀池：沉淀池液位控制

2. 化工行業

酸堿儲罐：硫酸、鹽酸、氫氧化鈉等
反應釜：聚合反應液位監測
中間罐：化工原料儲罐

3. 食品飲料行業

儲液罐：果汁、牛奶、飲料原液
配料罐：食品添加劑、調味品
CIP清洗系統：清洗液液位控制

4. 石油化工

油品儲罐：原油、成品油、化工原料
中間產品罐：苯、甲苯、二甲苯等

5. 電力行業

除鹽水箱：鍋爐補給水系統
酸堿儲罐：離子交換再生系統

七、選型指南

選型關鍵參數

測量范圍：液位高度、量程
介質特性：液體表面狀態（平靜/波動）、是否含泡沫
安裝環境：罐體結構、安裝位置、是否有障礙物
精度要求：±0.25%FS、±0.5%FS等
輸出信號：4-20mA、開關量、通訊協議
防爆要求：普通型、本安型、隔爆型
電源要求：24VDC或220VAC

選型注意事項

盲區影響：需確保測量范圍在盲區之外
安裝位置：避免安裝在進料口、攪拌器附近
介質表面：對于易產生泡沫、波動的介質，需考慮回波質量
溫度影響：高溫、低溫環境需選擇相應溫度范圍的產品

八、安裝與調試

安裝要點

安裝位置：選擇液面相對平靜的區域，避開進料口、攪拌器
安裝高度：確保測量范圍在盲區之外
安裝角度：傳感器應與液面垂直，避免傾斜
避免障礙物：探頭下方不應有障礙物（如支架、攪拌槳）
防護措施：室外安裝需加裝防護罩，防止雨雪、結露

調試步驟

機械安裝：按照安裝說明正確安裝傳感器
電氣接線：正確連接電源、輸出信號線
參數設置：設置量程、零點、阻尼時間等
空罐標定：空罐狀態下進行零點標定
功能測試：檢查顯示、輸出信號是否正常
回波檢查：檢查回波質量，確保信號穩定

九、維護與故障處理

日常維護

定期檢查：檢查探頭表面是否污染、結垢
探頭清潔：定期清潔探頭表面，確保超聲波正常發射
檢查接線：檢查電源線、信號線是否松動、腐蝕
參數檢查：定期檢查參數設置是否正確

常見故障及處理

故障現象	可能原因	處理方法
無顯示或顯示異常	電源故障、接線錯誤	檢查電源、接線
測量值波動	液面波動、泡沫干擾	增加阻尼時間、安裝導波管
測量誤差大	溫度補償失效、參數設置錯誤	檢查溫度傳感器、重新標定
無回波信號	探頭污染、盲區設置錯誤	清潔探頭、檢查盲區設置
輸出不穩定	干擾、探頭故障	檢查屏蔽、更換探頭
