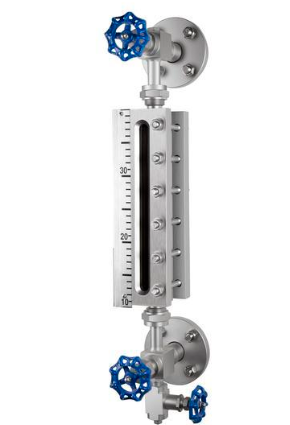

產品名稱：玻璃板液位計
瀏覽：
添加時間：2026-01-31 13:33:08
推薦度：

介紹：

一、產品概述

玻璃板液位計（Glass Plate Level Gauge）是一種直讀式液位測量儀表，通過透明玻璃板直接顯示容器內液位高度。它基于連通器原理工作，結構堅固、顯示清晰、耐壓性能好，是中高壓容器常用的就地液位指示裝置。廣泛應用于鍋爐汽包、壓力容器、反應釜、儲罐等設備的液位就地指示。

二、工作原理

核心測量原理

玻璃板液位計基于連通器原理工作。當液位計通過上下連接法蘭與容器連通時，根據連通器內液面高度相等的原理，液位計腔體內的液位高度與容器內的實際液位高度保持一致。通過觀察玻璃板后液柱的液面位置，即可直接讀取容器內的液位值。

工作條件：

容器與液位計須***連通
介質密度需一致
需保持滿管狀態

結構特點

玻璃板液位計主要由上下連接法蘭、玻璃板、壓緊裝置、密封件、保護罩等組成。上下法蘭分別連接容器的氣相和液相空間，玻璃板作為顯示部件，壓緊裝置通過螺栓將玻璃板與閥體壓緊密封。

三、產品結構與組成

主要組成部分

部件名稱	功能說明	材質說明
玻璃板	顯示液位，透明觀察窗	鋼化玻璃、石英玻璃
閥體/框架	主體結構，連接容器	碳鋼、不銹鋼
壓緊裝置	壓緊玻璃板，確保密封	螺栓、壓板
密封組件	玻璃板與閥體密封	石墨墊片、金屬纏繞墊
保護罩	保護玻璃板	金屬網罩、有機玻璃罩
連接法蘭	與容器連接	碳鋼、不銹鋼

結構形式分類

類型	結構特點	適用場景
透光式	單面玻璃板，背后有照明	光線較暗環境
反射式	特殊棱鏡結構，液位顯示明顯	通用型，顯示清晰
防霜式	特殊結構防霜	低溫環境
帶蒸汽夾套	有蒸汽保溫夾套	高溫、易凝固介質
雙色式	汽紅水綠顯示	鍋爐汽包專用

四、主要技術參數

1. 基本性能參數

參數項	標準型范圍	備注
測量范圍	300~2000mm	常用長度
工作壓力	≤4.0MPa	標準型，高壓型可達32MPa
工作溫度	-20℃~+250℃	標準型，高溫型可達450℃
精度	目視讀數，無精度等級	直接觀察，誤差±2mm
連接方式	法蘭連接	DN20、DN25、DN32等
中心距	300mm、500mm、800mm等	上下法蘭中心距離

2. 材質配置

部件	標準材質	可選材質
玻璃板	鋼化硼硅玻璃	石英玻璃（耐高溫）
閥體/框架	碳鋼WCB	304不銹鋼、316不銹鋼
壓緊螺栓	碳鋼	不銹鋼
密封件	石墨墊片	金屬纏繞墊、四氟墊片
保護罩	碳鋼	不銹鋼

3. 安裝參數

參數項	標準配置
安裝方式	法蘭連接
法蘭標準	HG/T20592、GB/T9119
法蘭壓力等級	PN1.6、PN2.5、PN4.0
防護等級	IP54（帶保護罩）

五、功能特點

1. 核心功能

就地顯示：直接觀察液位，無需電源
結構堅固：比玻璃管更耐壓、耐沖擊
顯示清晰：液位顯示直觀，便于觀察
維護方便：玻璃板可更換，維護成本低

2. 技術優勢

耐壓性能好：適用于中高壓場合
可靠性高：無機械運動部件，故障率低
適應性強：可測各種液體介質
無電源要求：適用于無電區域
成本適中：價格低于遠傳液位計

3. 局限性

易碎風險：玻璃板仍為易損件
讀數誤差：目視讀數存在主觀誤差
無法遠傳：只能就地顯示，無信號輸出
安裝復雜：比玻璃管液位計安裝復雜
重量較大：結構較重，安裝需支撐

六、典型應用場景

1. 鍋爐行業（主要應用）

鍋爐汽包水位：蒸汽鍋爐水位指示（常用雙色式）
除氧器水位：除氧水箱水位監測
高壓加熱器：高壓加熱器水位指示

2. 化工行業

反應釜液位：中高壓反應釜液位就地指示
壓力儲罐：液化氣儲罐、壓力容器
合成塔：合成反應裝置液位監測

3. 石油化工

油品儲罐：原油、成品油儲罐
分離器：油氣分離器液位指示
塔器：精餾塔、吸收塔液位

4. 其他應用

電力行業：高壓除氧器、給水系統
制藥行業：壓力反應釜（需衛生級）
食品行業：高壓滅菌罐

七、選型指南

選型關鍵參數

介質特性：腐蝕性、溫度、壓力、是否含固體顆粒
測量范圍：液位高度、中心距
工作壓力：常壓、中壓、高壓
工作溫度：常溫、高溫、低溫
材質要求：玻璃板材質、閥體材質、密封材質
防護要求：是否需要保護罩、防爆要求
顯示形式：透光式、反射式、雙色式

材質選擇建議

應用場景	玻璃板材質	閥體材質	密封材質
清水、污水	鋼化硼硅玻璃	碳鋼、304不銹鋼	石墨墊片
腐蝕性介質	鋼化硼硅玻璃	316不銹鋼、襯四氟	四氟墊片
高溫介質	石英玻璃	304不銹鋼	金屬纏繞墊
高壓場合	石英玻璃	碳鋼鍛件	金屬纏繞墊
鍋爐汽包	石英玻璃（雙色）	碳鋼	金屬纏繞墊

選型注意事項

壓力等級：工作壓力≤4.0MPa選標準型，≥6.4MPa選高壓型
溫度范圍：≤250℃選硼硅玻璃，≥250℃選石英玻璃
介質腐蝕性：腐蝕性介質需選不銹鋼或襯四氟閥體
安裝位置：易受撞擊位置需加裝保護罩
防爆要求：危險區域需選用防爆型或帶保護罩型
顯示要求：光線暗環境選透光式，鍋爐選雙色式

八、安裝與使用

安裝要點

安裝位置：選擇便于觀察的位置，避免高溫、振動區域
連接方式：上下法蘭分別連接容器氣相和液相接口
密封要求：法蘭連接需加墊片，確保密封可靠
支撐要求：大型液位計需加裝支撐架
閥門操作：先開啟上閥門，再緩慢開啟下閥門
排氣操作：安裝后需排氣，確保滿管狀態

使用注意事項

緩慢開啟閥門：避免壓力沖擊損壞玻璃板
定期檢查：檢查玻璃板是否完好，密封是否泄漏
避免撞擊：防止外力撞擊玻璃板
溫度變化：溫度劇烈變化時需緩慢操作
介質更換：更換介質前需清洗管路
照明要求：透光式需保證照明充足

九、維護與故障處理

日常維護

外觀檢查：定期檢查玻璃板是否完好、無裂紋
密封檢查：檢查法蘭、壓緊螺栓密封是否泄漏
清潔保養：保持玻璃板清潔，便于觀察
螺栓檢查：檢查壓緊螺栓是否松動
照明檢查：透光式需檢查照明裝置

常見故障及處理

故障現象	可能原因	處理方法
玻璃板破裂	壓力沖擊、外力撞擊	關閉閥門，更換玻璃板
液位不顯示	閥門未開、管路堵塞	檢查閥門、疏通管路
液位顯示不準	管路有氣體、介質凝固	排氣、加熱保溫
泄漏	密封墊片損壞、螺栓松動	更換密封墊片、緊固螺栓
玻璃板模糊	結垢、污染	清洗或更換玻璃板

玻璃板更換步驟

關閉上下閥門，隔離液位計
泄壓、排空介質
拆卸保護罩（如有）
松開壓緊螺栓，取出舊玻璃板
清理密封面，安裝新密封墊片
安裝新玻璃板，對角緊固壓緊螺栓
安裝保護罩
緩慢開啟閥門，檢查密封

十、重要提示

安全使用：玻璃板為易碎部件，操作時需佩戴防護眼鏡。高壓、高溫場合需選用相應等級的產品，并嚴格按照操作規程操作。
適用范圍：玻璃板液位計適用于壓力≤32MPa、溫度≤450℃的場合，超出范圍需選用其他類型液位計。
介質要求：不適用于易結晶、易凝固、易結垢的介質，否則需選用帶蒸汽夾套或保溫型。
防爆要求：危險區域需選用防爆型或帶金屬保護罩的產品。
選型建議：建議根據實際工況參數（介質、溫度、壓力、腐蝕性等）向廠家或供應商咨詢，選擇合適的型號和材質。鍋爐汽包等關鍵設備建議選用雙色式液位計。
與玻璃管液位計的區別：玻璃板液位計耐壓性能更好（可達32MPa），結構更堅固，適用于中高壓場合；玻璃管液位計耐壓較低（≤6.4MPa），結構簡單，適用于低壓場合。
