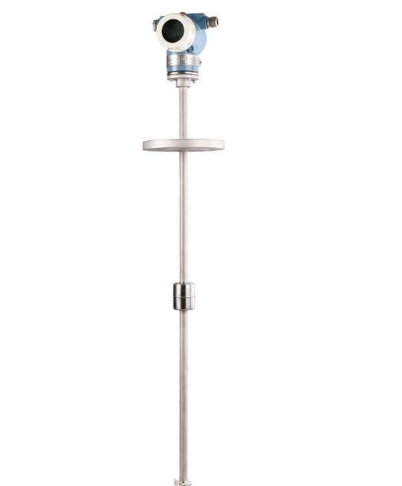

產品名稱：磁致伸縮液位計
瀏覽：
添加時間：2026-01-31 13:37:31
推薦度：

介紹：

一、產品概述

磁致伸縮液位計（Magnetostrictive Level Transmitter）是一種高精度接觸式液位測量儀表，基于磁致伸縮效應原理工作。它通過測量浮子位置對應的脈沖時間差來確定液位高度，具有測量精度高、可靠性好、可同時測量液位和界面等優點。廣泛應用于石油化工、化工、水處理、食品飲料等行業的液位準確測量和界面檢測。

二、工作原理

核心測量原理

磁致伸縮液位計基于磁致伸縮效應和時差測量原理工作。傳感器內部有一根磁致伸縮波導絲，當浮子（內置長久磁鐵）隨液位變化移動時，磁鐵產生的磁場與波導絲相互作用。電子單元在波導絲上施加電流脈沖，產生扭轉應力波，該波沿波導絲傳播，遇到浮子磁場時產生返回脈沖。通過測量發射脈沖與返回脈沖的時間差，即可準確計算出浮子位置（液位高度）。

基本公式：H = v × t / 2

H：液位高度
v：應力波在波導絲中的傳播速度（約2800m/s）
t：脈沖往返時間

工作過程

發射電流脈沖→產生扭轉波→遇到浮子磁場反射→接收返回脈沖→計算時間差→輸出液位信號

三、產品結構與組成

1. 傳感器部分

波導管/保護管：保護波導絲，提供機械支撐
波導絲：核心測量元件，磁致伸縮材料
浮子：內置長久磁鐵，隨液位移動
連接法蘭/螺紋：安裝接口
密封裝置：過程連接處的密封件

2. 電子單元部分（一體式或分體式）

信號處理單元：產生脈沖、接收信號、計算液位
顯示單元：LCD顯示液位值、百分比、溫度等
輸出單元：4-20mA、開關量、RS485通訊
按鍵/編程接口：參數設置、標定
電源模塊：24VDC供電

3. 可選附件

限位開關：高低液位報警開關
溫度傳感器：內置或外置溫度測量
界面測量浮子：用于界面測量（油水界面等）

四、主要技術參數（標準型通用范圍）

1. 基本性能參數

參數項	標準型范圍	備注
測量精度	±0.05%FS 或 ±0.5mm	高精度測量
重復性	≤0.01%FS	測量穩定性******
分辨率	0.1mm	高分辨率
響應時間	≤0.5s	快速響應
量程范圍	0~3m、0~6m、0~12m	常用量程
盲區	50~100mm	近端測量盲區

2. 環境與介質參數

參數項	標準型范圍	備注
介質溫度	-40℃~+85℃	標準型
環境溫度	-20℃~+70℃	電子單元工作溫度
工作壓力	≤4.0MPa	標準型，高壓型可達32MPa
介質密度	≥0.5g/cm3	浮子密度匹配要求
防護等級	IP65（一體型）、IP67（傳感器）

3. 電氣參數

參數項	標準型配置
供電電源	24VDC（±10%）
功耗	≤2W
輸出信號	4-20mA（二線制/四線制）、開關量
負載能力	≤750Ω（4-20mA輸出）
通訊接口	RS485/Modbus（可選）、HART（可選）
顯示方式	LCD顯示瞬時液位、百分比

五、功能特點

1. 核心功能

高精度測量：精度可達±0.05%FS，分辨率0.1mm
連續測量：輸出與液位高度成正比的模擬信號
界面測量：可選配界面浮子，同時測量液位和界面
現場顯示：LCD顯示液位值、百分比、故障代碼
參數設置：可通過按鍵或通訊接口設置量程、零點等
自診斷功能：浮子丟失、傳感器故障檢測

2. 技術優勢

測量精度高：遠高于其他接觸式液位計
可靠性好：無機械磨損部件，使用壽命長
響應速度快：響應時間≤0.5s
可測界面：可同時測量液位和界面（油水界面等）
多種輸出：模擬量、開關量、數字通訊可選
安裝靈活：頂裝、側裝均可

3. 可選功能

防爆認證：Ex d IIC T6、Ex ia IIC T6等
衛生型設計：3A認證、EHEDG認證，用于食品醫藥
高溫型：介質溫度可達200℃
高壓型：工作壓力可達32MPa
分體式結構：傳感器與電子單元分離安裝
帶遠傳顯示：分體式顯示表頭
溫度補償：內置溫度傳感器

六、典型應用場景

1. 石油化工（主要應用）

油品儲罐：原油、成品油、化工原料儲罐
中間產品罐：苯、甲苯、二甲苯等
液化氣儲罐：LPG、LNG儲罐
分離器：油氣分離器、油水分離器

2. 化工行業

酸堿儲罐：硫酸、鹽酸、氫氧化鈉儲罐
反應釜：聚合反應、合成反應液位控制
中間罐：化工原料、溶劑儲罐

3. 水處理行業

水池/水箱：原水、清水、污水液位監測
加藥系統：絮凝劑、消毒劑儲罐
循環水系統：冷卻塔、集水池

4. 食品飲料行業

儲液罐：果汁、牛奶、飲料原液
配料罐：食品添加劑、調味品
CIP清洗系統：清洗液液位控制

5. 電力行業

除鹽水箱：鍋爐補給水系統
酸堿儲罐：離子交換再生系統
脫硫系統：石灰石漿液、石膏漿液

七、選型指南

選型關鍵參數

測量范圍：液位高度、量程
精度要求：±0.05%FS、±0.1%FS等
介質特性：密度、粘度、腐蝕性、是否含固體顆粒
工作壓力：常壓、中壓、高壓
工作溫度：常溫、高溫
輸出信號：4-20mA、開關量、通訊協議
防爆要求：普通型、本安型、隔爆型
浮子類型：標準浮子、界面浮子

選型注意事項

浮子密度：須***與介質密度匹配，否則測量不準
介質粘度：高粘度介質可能影響浮子移動
固體顆粒：含固體顆粒介質可能卡住浮子
安裝方式：頂裝、側裝需選擇相應結構
盲區影響：需確保測量范圍在盲區之外

浮子選擇建議

介質類型	浮子密度推薦	浮子材質
輕質液體（ρ<0.8g/cm3）	0.5~0.7g/cm3	316L不銹鋼
水及水溶液	0.8~1.0g/cm3	316L不銹鋼
重質液體（ρ>1.0g/cm3）	1.1~1.5g/cm3	316L不銹鋼
腐蝕性介質	根據介質密度	哈氏合金、鈦
界面測量	兩種浮子（輕/重）	根據上下層介質

八、安裝與調試

安裝要點

安裝位置：避免安裝在進料口、攪拌器附近
垂直度要求：傳感器須***垂直安裝，傾斜度≤3°
浮子檢查：安裝前檢查浮子是否完好，磁鐵是否正常
連接密封：法蘭連接需加墊片，確保密封可靠
接地要求：須***可靠接地，減少干擾

調試步驟

機械安裝：按照安裝說明正確安裝傳感器
電氣接線：正確連接電源、輸出信號線
零點標定：空罐狀態下進行零點標定
滿度標定：滿罐狀態下進行滿度標定（可選）
參數設置：設置量程、阻尼時間、輸出方式等
功能測試：檢查顯示、輸出信號是否正常
浮子檢查：檢查浮子移動是否順暢

九、維護與故障處理

日常維護

定期檢查：檢查浮子是否卡滯、污染
清潔保養：定期清洗浮子和波導管（如需要）
密封檢查：檢查過程連接處是否泄漏
接線檢查：檢查電源線、信號線是否松動
零點檢查：定期進行零點標定（空罐時）

常見故障及處理

故障現象	可能原因	處理方法
無顯示或顯示異常	電源故障、接線錯誤	檢查電源、接線
測量值波動	干擾、浮子卡滯	檢查接地、檢查浮子
測量誤差大	零點漂移、浮子污染	零點標定、清洗浮子
無輸出信號	傳感器故障、浮子丟失	檢查傳感器、檢查浮子
浮子卡滯	介質結垢、固體顆粒	清洗浮子和波導管
