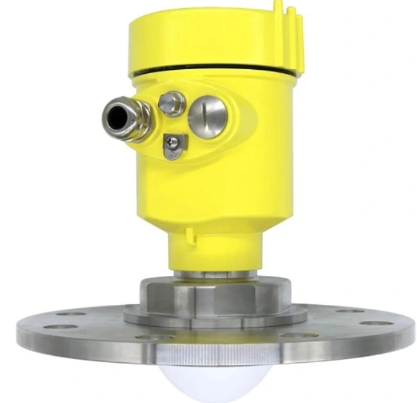

產品名稱：80GHz調頻雷達物位計
瀏覽：
添加時間：2026-01-31 14:05:10
推薦度：

介紹：

80GHz調頻雷達物位計（也稱80GHz FMCW雷達物位計）是一種基于調頻連續波（FMCW）技術的高頻非接觸式物位測量儀表，工作頻率為80GHz（毫米波波段），通過發射頻率線性變化的微波信號并分析回波頻率差來準確測量液位或料位。相比傳統26GHz或6GHz雷達，80GHz雷達具有波束角更窄（通?！?°）、測量精度更高（可達±2mm）、抗干擾能力更強、天線尺寸更小等顯著優勢，特別適用于復雜工況、小罐體、長距離測量等場景。

一、核心工作原理

80GHz調頻雷達物位計采用調頻連續波（FMCW）技術，其工作原理可概括為：

頻率調制：天線持續發射頻率線性變化的微波信號（頻率從f1到f2線性掃頻，掃頻帶寬通常4GHz）
信號反射：微波信號遇到介質表面后反射回天線
頻率差計算：在同一時刻，發射信號頻率與接收信號頻率存在頻率差Δf，該頻率差與目標距離R成正比（Δf = 2R·K/c，其中K為調頻斜率，c為光速）
信號處理：通過快速傅里葉變換（FFT）將頻率差信號轉換為頻譜，準確計算出距離，進而得到物位高度

關鍵特點：80GHz的高頻特性使波長極短（約3.75mm），波束能量高度集中，可有效避開罐內障礙物，減少虛假回波干擾。

二、主要技術參數（典型值）

參數類別	典型范圍	說明
工作頻率	80GHz（毫米波）	高頻段，波長約3.75mm
測量范圍	0.05~120m	液體/固體均可，量程可選
測量精度	±2mm（液體） ±5mm（固體）	高精度型可達±1mm
波束角	1°~3°	極窄波束，能量集中
盲區	0.05~0.3m	近端盲區小
工作溫度	-40℃~+200℃	高溫型可達400℃
工作壓力	-0.1~4.0MPa	高壓型可達10MPa
輸出信號	4-20mA+HART RS485/Modbus	標準工業信號
供電電源	DC 24V / AC 220V	兩線制或四線制
防護等級	IP67	防塵防水
防爆等級	Ex ia IIC T6 / Ex d IIC T6	可選防爆型

三、核心優勢（相比低頻雷達）

1. 波束角極窄，抗干擾能力強

80GHz雷達波束角通常≤3°（26GHz雷達約8°~12°），能量高度集中，可有效避開攪拌器、加熱管、罐壁等障礙物，減少虛假回波，特別適合小口徑容器或靠近罐壁安裝。

2. 測量精度高，分辨率高

短波長（3.75mm）帶來更高的空間分辨率，對微小液位變化敏感，精度可達±2mm，適用于貿易結算、準確配料等高精度應用。

3. 天線尺寸小，安裝靈活

高頻特性使天線尺寸大幅減?。ㄍ哥R天線直徑通常32~76mm），便于在狹窄空間安裝，且盲區更?。?**小可達0.05m），適合小罐體測量。

4. 穿透能力強，適應復雜工況

對粉塵、蒸汽、泡沫、冷凝等干擾因素不敏感，在強粉塵、高溫高壓、腐蝕性等惡劣環境下仍能穩定測量。

5. 動態范圍大，可測低介電常數介質

調頻帶寬大（通常4GHz），信號處理能力強，可穩定測量介電常數≥1.4的介質（如液化氣、某些溶劑），適用范圍更廣。

四、與導波雷達物位計的區別

對比項	80GHz調頻雷達（非接觸式）	導波雷達（接觸式）
工作原理	FMCW調頻連續波，非接觸測量	TDR時域反射，導波桿接觸介質
測量方式	天線發射微波，不接觸介質	導波桿插入介質，接觸測量
適用介質	液體、固體、漿料（介電常數≥1.4）	液體、漿料、部分固體（需考慮掛料）
抗干擾能力	強（波束窄，能量集中）	強（導波桿約束信號）
精度	±2mm（高精度）	±2mm（高精度）
安裝要求	需避開障礙物，保證天線視野	需考慮導波桿長度、容器結構
維護需求	免維護（無接觸）	可能需清理掛料、檢查導波桿
適用場景	復雜工況、小罐體、長距離	低介電常數介質、界面測量、攪拌工況
價格	相對較高	相對較低
