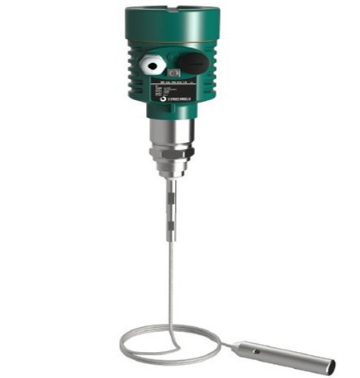

產品名稱：導波雷達物位計
瀏覽：
添加時間：2026-01-31 14:01:50
推薦度：

介紹：

導波雷達物位計（Guided Wave Radar Level Transmitter）是一種基于時域反射（TDR）原理的連續物位測量?jī)x表，通過沿導波桿（或纜）傳播的微波脈沖信號測量物料表面反射時間，計算液位或料位高度，輸出連續4-20mA或數字信號。其核心特點是測量精度高、抗干擾能力強、適用于復雜工況，特別適合高溫、高壓、腐蝕性介質以及泡沫、粉塵等惡劣環境。

一、工作原理

導波雷達物位計的核心原理是時域反射（TDR）技術。儀表發射高頻微波脈沖（通常1GHz左右）沿導波桿（單桿、同軸管或纜）向下傳播，當脈沖遇到介質表面時，由于介電常數突變產生反射回波，儀表接收回波并計算發射與接收的時間差。根據公式距離=速度×?xí)r間/2（電磁波在真空中傳播速度約為3×10?m/s），準確計算出物料表面到探頭的距離，進而得到液位或料位高度。

關鍵特點：導波桿將電磁波能量約束在桿體周圍，能量集中、傳播穩定，受介質介電常數、溫度、壓力、粉塵、泡沫等影響小，測量更可靠。

二、主要結構組成

部件名稱	功能說明	常見形式
電子單元	信號處理、顯示、輸出	表頭（帶顯示和按鍵）
導波桿/纜	引導微波傳播，接觸介質	單桿、同軸管、纜式
過程連接	安裝接口	螺紋、法蘭、卡箍
密封裝置	過程密封	聚四氟乙烯、石墨
接線腔	電氣連接	防水接線盒

三、核心技術參數（標準型）

參數類別	典型范圍	說明
測量范圍	0~6m（桿式） 0~30m（纜式）	可定制更長范圍
測量精度	±3mm（液體） ±10mm（固體）	高精度型可達±1mm
工作頻率	500MHz~1.5GHz	不同廠家略有差異
工作壓力	≤4.0MPa（標準型）	高壓型可達10MPa
介質溫度	-40℃~+200℃	高溫型可達400℃
輸出信號	4-20mA+HART RS485/Modbus	可選數字通訊
防護等級	IP67	防塵防水
防爆等級	Ex d II CT4/CT6	可選防爆型

四、導波桿類型與選型

類型	結構特點	適用場景	優缺點
單桿式	單根金屬桿	液體、低粘度介質	結構簡單，抗干擾強，不適用粘稠介質
同軸管式	內外雙層管	液體、漿料	抗干擾***強，可測低介電常數介質
纜式	柔性金屬纜	固體顆粒、大范圍測量	測量范圍大（可達30m），易受物料沖擊
雙桿式	兩根平行桿	液體、漿料	抗掛料，可測低介電常數介質

五、產品特點與優勢

測量精度高：時域反射原理，不受介質密度、溫度、壓力變化影響，精度可達±1mm
抗干擾能力強：導波桿約束能量，受泡沫、粉塵、蒸汽、湍流影響小
適用介質廣：可測液體、漿料、固體顆粒，介電常數要求低（≥1.4）
免維護：無機械活動部件，無磨損，使用壽命長
適應惡劣工況：適用于高溫、高壓、腐蝕性環境，部分型號可測沸騰液體

六、應用場景

液體介質：水、油品、酸堿溶液、溶劑、漿料、泥漿等，用于儲罐、反應釜、鍋爐汽包

固體物料：粉煤灰、水泥、糧食、塑料顆粒、化工粉末等，用于料倉、料斗

特殊工況：

高溫高壓：鍋爐汽包、反應釜（可達400℃/10MPa）
腐蝕性介質：酸堿儲罐（需特殊材質導波桿）
泡沫、粉塵環境：攪拌罐、料倉
低介電常數介質：液化氣、溶劑（需同軸管或雙桿式）

七、選型要點

介質類型：液體、漿料還是固體？介電常數、腐蝕性、溫度、壓力
測量范圍：確定量程，選擇桿式或纜式
導波桿類型：

液體/漿料：?jiǎn)螚U式或同軸管式
固體顆粒：纜式或雙桿式
低介電常數介質：同軸管式或雙桿式

過程連接：螺紋（G1"、G1?"）、法蘭（DN50、DN80）、卡箍（衛生級）
材質要求：導波桿材質（316L、哈氏合金、PTFE涂層）、密封材質
電氣參數：供電電壓（DC24V或AC220V）、輸出信號（4-20mA、HART、RS485）
特殊要求：防爆、衛生級、高溫型、高壓型

八、與普通雷達物位計的區別

對比項	導波雷達物位計	普通雷達物位計（非接觸式）
工作原理	導波桿引導微波，接觸式測量	天線發射微波，非接觸測量
測量方式	導波桿接觸介質	天線不接觸介質
適用介質	液體、漿料、固體	主要液體，部分固體
抗干擾能力	強（能量集中）	易受泡沫、粉塵、蒸汽影響
介電常數要求	≥1.4（可測低介電常數）	≥1.8（要求較高）
安裝要求	需考慮導波桿長度、容器結構	需避開障礙物，保證天線視野
價格	相對較高	相對較低
