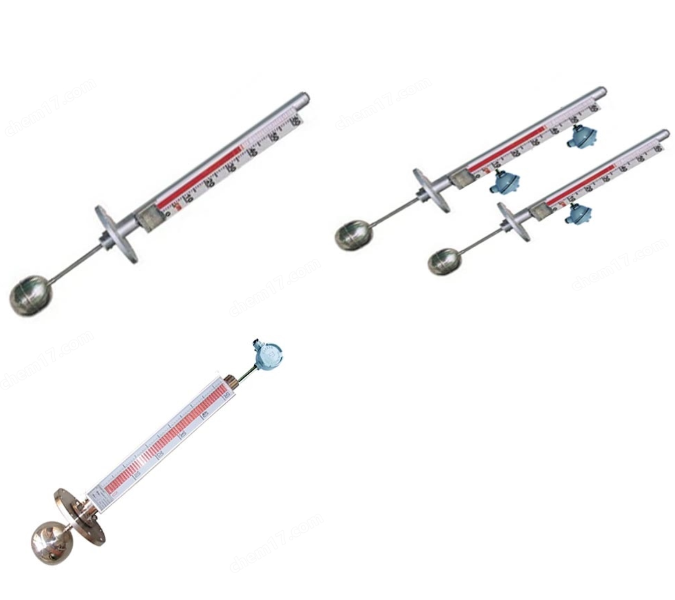

產品名稱：UHZ-50/D型系列頂裝式磁性浮球液位計
瀏覽：
添加時間：2026-01-15 14:24:39
推薦度：

介紹：

UHZ-50/D型系列頂裝式磁性浮球液位計應用：

磁性浮球液位計又稱磁翻板液位計或磁翻柱液位計，是以浮球組件為測量元件，通過液體浮力作用，使浮球上下移動，帶動頂桿上端的磁鋼上下變化，經磁性耦合作用，使顯示器組件的磁性翻柱翻轉達到跟蹤液位變化，故顯示醒目，讀數直觀，因顯示器組件與被測介質*隔離，故適用安全可靠。該適用于各種地下槽池等容器，以及不宜側面開孔的容器的液位顯示，如配上液位變送器就能遠傳檢測，以實現自動控制的功能。

■ 產品特點：

在容器不宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式的液位計。

適用于粘度較大的液體介質

顯示器的觀察方向可任意改變

其他特點和側裝式UHZ-50/C型相同

■ 工作原理：

液位計采用連通器的原理，使容器內液體等高引入到液位計主體管內。在主體管內的漂浮的浮球組件，根據浮力原理和磁性耦合原理，在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨主體管內液體的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅白交界處為容器內介質液位的實際高度。從而實現液面檢測。

■ 頂裝式磁性浮球液位計的盲區（圖中的L1）：

因測量時在結構上存在一定的盲區值，讀數時要補償，對不同介質密度，浮球的長度是不一樣的，故盲區值也不一樣。見下表

盲區L1 （mm）	介質密度g/cm3
650
400	0.45-0.60
380	0.61-0.74
350	0.75-0.85
330	0.86-1.10
300	1.11-1.25
250	1.26-1.39
200	1.40-1.59
	1.60-2.00

■UHZ-50/D型系列頂裝式磁性浮球液位計技術參數：

測量范圍	500mm~5000mm
測量精度	±10mm
介質密度	≥0.5g/cm3
工作壓力	≤2.5Mpa
工作溫度	0~200℃
介質粘度	≤0.4Pa.S
本公司出廠連接法蘭尺寸	DN150 PN1.65
備注	連接法蘭采用化工部HG20592-20635-97法蘭標準 若采用其他法蘭標準請用戶在訂貨時注明。法蘭連接孔形狀為正方形。

注：如果法蘭已經存在請給出具體型號尺寸。
該產品液位顯示可現場查看，如需遠距離查看，可配數字顯示儀表。

■UHZ-50/D型系列頂裝式磁性浮球液位計型號命名：

型號	D1	基本型
型號	D2	防腐型
結構形式	W	無護套管式
	E	有護套管式
	P	旁通管式
主體材質	1	1Cr18Ni9Ti（連接法蘭為碳鋼）
	2	全部1Cr18Ni9Ti
	3	316
	4	316L
	5	PVC 適用防腐型 PP適用防腐型
	6	PVC 適用防腐型 PP適用防腐型
連接法蘭形式	G	平焊法蘭
	Y	凸面法蘭
	T	活套法蘭
配套儀表與安裝形式	0	光顯示，無配套儀表
	1	上接線盒式配Ur變送器
	2	上接線盒式配Ur變送器
	3	上接線盒式配Ub變送器
	4	上接線盒式配Ub變送器
	5	上接線盒式配Uk變送器
	6	上接線盒式配Uk變送器
接線盒形式	O	無接線盒
	S	普通防水型
	D	隔爆ExdⅡ BT4~6
	E	本安ExiaⅡ CT4~6
測量范圍		0~300mm；0~6000mm
工作壓力		D開口容器工作壓力 MPa
工作溫度		工作溫度℃
介質密度		介質密度 g/cm3
