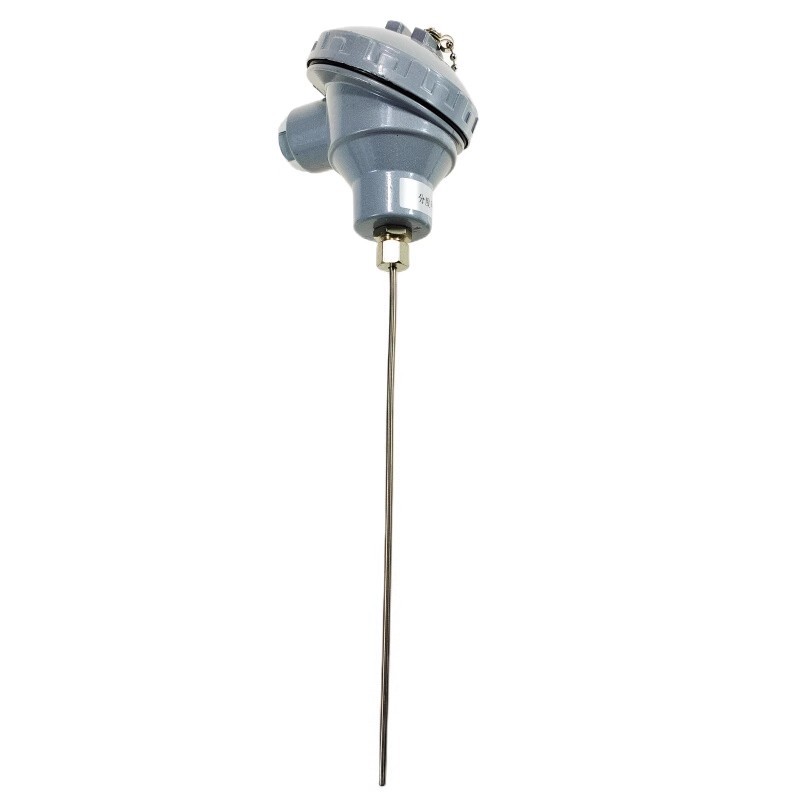

裝配熱電偶,固定螺紋,防水式,WRN-231G是測量溫度的傳感器,常和揭示儀表、登記儀表和電子調劑器配套利用。構成過程扼制系統,以直接測量或扼制各種出產過程中0℃-1800℃范圍內的液體,蒸汽溫暖體介質以及固體表面的溫度,安裝容易,改換得體,壓簧式感溫元件,抗振功能好,測汩范圍大,機械強度高,耐壓功能好,普遍用于電力、火電、冶金、醫學,化工、造紙、機械制造等工作。
裝配熱電偶,固定螺紋,防水式,WRN-231G工作原理裝配熱電偶,固定螺紋,防水式,WRN-231G是基于賽貝克(seeback)效應,即兩種不同成分的導體兩端經焊接、構成回路,直接測溫端叫測量端,接線端子端叫參比端。當測量端和參比端存在溫差時,就會在回路地發生熱電流,接上揭示儀表,儀表上就批復出熱電偶所發生的熱電流,接上揭示儀表,儀表上就批復同熱電偶所發生的熱電動勢的溫度值。
熱電偶的熱電動勢將隨著測量端溫度遞升而增長,熱電動勢的的大小只和熱電偶導體材質以及兩端溫差有關,和熱電極的長度、直徑無關。安裝式熱電偶重要由接線盒、防御管、絕緣套管、接線端子、熱電極構成大約構造,并配以種安裝安寧裝置構成。強化過程管理 不斷創新科技裝配熱電偶,固定螺紋,防水式,WRN-231G特點裝配簡單, 更換方便 壓簧式感溫元件, 抗振性能好; 測溫范圍大 機械強度高, 耐壓性能好裝配熱電偶,固定螺紋,防水式,WRN-231G的結構裝配熱電偶,固定螺紋,防水式, WRN-231G主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構,補償導線并配幾種安裝主固定裝置組成。補償導線是特種導線,用于熱電偶和二次(基地)儀表間的信號傳輸,能夠消除熱電偶冷端溫度變化引起的測量誤差,保證儀表對介質溫度的準確測量。用它們將熱電偶與測量裝置聯接,以補償熱電偶連接處的溫度變化所產生的誤差,補償導線應因芯線合金絲材質不同分為延長型和補償型兩種,而絕緣包覆層有塑料、氟塑料、玻璃纖維及帶金屬屏蔽電纜結構型式等。熱電偶補償導線標準:GB/T4989-94熱電偶補償電纜標準:Q/320831SQL07-96強化過程管理 不斷創新科技裝配熱電偶,固定螺紋,防水式,WRN-231G主要技術參數產品執行標準IEC584IEC1515GB/T16839-1997JB/T5582-91
可選型號: B型、S型、K型、E型熱電偶公稱壓力:一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。熱電偶***小插入深度:應不小于其保護套管外徑的8-10倍(特列產品例外)
裝配熱電偶,固定螺紋,防水式,WRN-231G測量范圍及允差常溫絕緣電阻裝配熱電偶,固定螺紋,防水式,WRN-231G在環境溫度為20±15°C,相對濕度不大于80%試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ;10m長的試樣的絕緣電阻為100MΩ;
